Hvordan projekterer vi
mest optimalt en UPS løsning?

Få gode tips og indsigt i valg af ups-anlæg


UPS Anlæg

Bliv guidet via, best practice, i valg af ups‑anlæg

Her på siden vil vi guide jer gennem de forskellige steps, som er obligatoriske forud for investeringen i et UPS-anlæg.

Søger I mere generel information om forskellige ups-anlæg, hvordan de opererer, hvilke detaljer som differentierer ups-anlæg, så følg linket herunder...


Hvorfor fokuserer vi

på modulære ups-anlæg?

Modulære UPS-anlæg har flere fordele sammenlignet med konventionelle UPS‑anlæg, og de er ofte betragtet som bedre til visse anvendelser, især i dynamiske- eller vækst miljøer. Her er nogle af de vigtigste egenskaber og argumentationer:

  • Skalerbarhed.
  • Højere mean time between failures (MTBF)
  • Højere mean time to failure (MTTF)
  • Intern redundans
  • Fleksibilitet og omkostningseffektivitet
  • Lavere mean time to repair (MTTR)

Få indblik i fagudtryk i vores ordliste med termer omkring ups-anlæg....


4 afgørende punkter, til valg af Ups-anlæg

Som udgangspunkt er det altid virksomhedens beredskabsplan som dikterer kravene til ups‑anlægget.

Skulle beredskabsplanen ikke være klar til denne opgave, så finder I til højre herfor, de spørgsmål man med fordel kan rejse internt i organisationen, forud for investeringen i en UPS-løsning.

kapacitet

Kapacitet

  • Hvad er jeres behov?
  • Hvor meget strøm bruger det udstyr som skal beskyttes?
  • Er udstyret samlet på én el-tavle / i ét område?
  • I hvor høj grad skal I sikres, herunder er der andre områder, end de åbenlyse, som skal overvejes som no-break områder?
  • Forventer i at udvide jeres forretning og derved tilføje udstyr som skal tilsluttes UPS anlægget løbende?
redundans

Redundans

  • Er i sårbare ved udfald i el-nettet?
  • Er I klar til at håndtere de konsekvenser, der opstår ved strømudfald, uden redundans?
  • Har I overvejet, at redundans kan hjælpe med at håndtere pludselige belastningsspidser og sikre, at systemet ikke bliver overbelastet?
  • Er det acceptabelt, at jeres udstyr ikke er beskyttet ved fejl, nedbrud, service og reparation i og omkring ups-anlægget?
  • Er der forhold i jeres beredskabsplan som skal overvejes og tilpasses?
tid

Tid

  • Hvor længe skal UPS anlægget forsyne jeres udstyr ved fejl i elnettet?
  • Hvor længe tager det at lukke jeres udstyr ned, kontrolleret?
  • Hvor længe skal vi vente før vi iværksætter nedlukningsprocessen ved udfald i el-nettet?
  • Hvor lang tid skal batteri backup’en kunne forsyne jeres kritiske udstyr ved fejl i ét batteri?
  • Er der behov for generatoranlæg?
pladsforhold

Pladsforhold

  • Har i plads til et UPS anlæg?
  • Har i plads til et generatoranlæg?
  • Er der etableret køl og- eller ventilation?
  • Kan ups-anlægget og batterier transporteres til den valgte lokation?
  • Er der plads i jeres eltavler til det nødvendige brydeudstyr?
  • Kan der fremføres kabler mellem el-tavler og ups-anlægget?

1

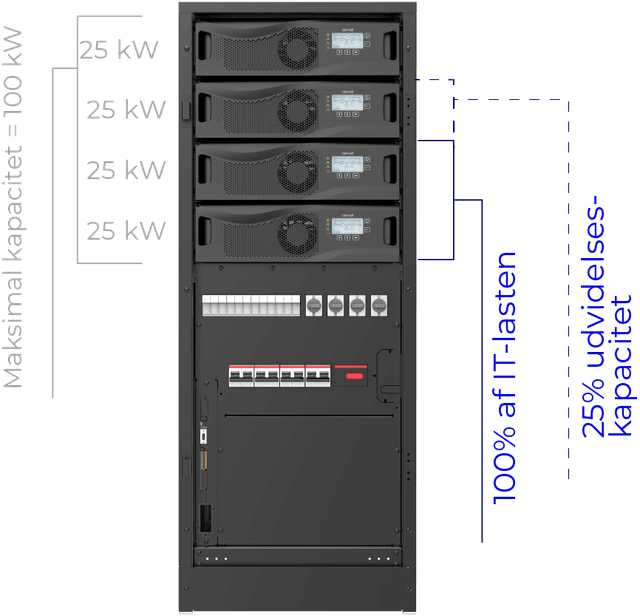

Kapacitet....
Altid 25% tilgængelig

Kapacitet....
Altid 25% tilgængelig udvidelses-kapacitet

udvidelseskapacitet

Generelt er det tilrådeligt at sikre sig med udvidelseskapacitet. Dels for at imødekomme virksomhedens vækst, men vigtigere endnu for, at sikre sig mod peak belastninger, flaskehalse m.fl.


2

Redundans

En redundant opbygget infrastruktur vil bidrage til en markant forøget fleksibilitet. Er der ikke allerede etableret redundant infrastruktur kan man stadig reducere chancerne for nedbrud i UPS anlæg via redundante moduler, (N+1).

Læs mere dybdegående om redundans i ups‑anlæg, følg linket herunder.


3

Batterier
er altafgørende

Batterier
er altafgørende! UPS anlæg = batterier

Batterier er den mest udsatte og sårbare ”komponent” i ethvert UPS‑anlæg eller kritiske infrastruktur.

Omgivelsestemperatur og ventilation er afgørende for batteriets levetid samt dets momentane kapacitet. Kolde batterier leverer mindre effekt, varme batterier lever kortere end forventet og kan i værste tilfælde udgøre brandfare.


Hvert batteri i én enkelt streng, er en risiko!

Eksempel 1.

Man ønsker 30 min på batterier for at udføre en kontrolleret nedlukning af ønsket IT‑udstyr.

Dette indfries via 2 strenge af 15 min på den givende kapacitet.

Streng 1,

50% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

Streng 2 ,

50% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

ved fejl.


Ved ét sammenfaldet batteri, i en af de installerede strenge, vil kapaciteten blive halveret og IT‑udstyret har nu kun 15 min til, at lukke kontrolleret ned.

Streng 1 ,

50% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

Streng 2,

0% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

Eksempel 2.

Overdimensionerer man istedet med 25% og etablere 3 strenge vil impactet ved én fejl mindskes markant og man vil istedet for 15 min have 25 min til, at lukke udstyret kontrolleret ned trods det defekte batteri.

Streng 1, 33% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

Streng 2, 0% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

Streng 3, 33% af den ønskede kapacitet

Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power
Battery capacity distribution in two strings, illustrating the impact of a failed battery on available power

Spørgsmål man med fordel kan rejse internt for at skabe synlighed omkring de reelle behov:
(listen er ikke udtømmende)

  • Hvad skal batterierne løse?
  • Scenariet, hvis generatoranlægget ikke starter?
  • Hvor længe venter vi før vi lukker ned ved strømudfald i nettet?
  • Hvor længe tager det at lukke ønsket udstyr ned?
  • Er der forhold i jeres beredskabsplan som skal overvejes?

Spørgsmål man med fordel kan rejse internt for at skabe synlighed omkring de reelle behov:


4

Pladsforhold. Et ups anlæg kræver plads omkring sig....

Pladsforhold. Et ups anlæg kræver plads omkring sig....

Der er krav til plads omkring et UPS anlæg

Selv ved de højeste virkningsgrader på UPS anlæg i dag, er der spildtab som udledes i varm luft og som skal ledes væk fra UPS anlægget og eventuelle batterier.

Samtidig skal UPS anlæg også kunne tilgås af serviceteknikere og kunne bestå et servicetjek.

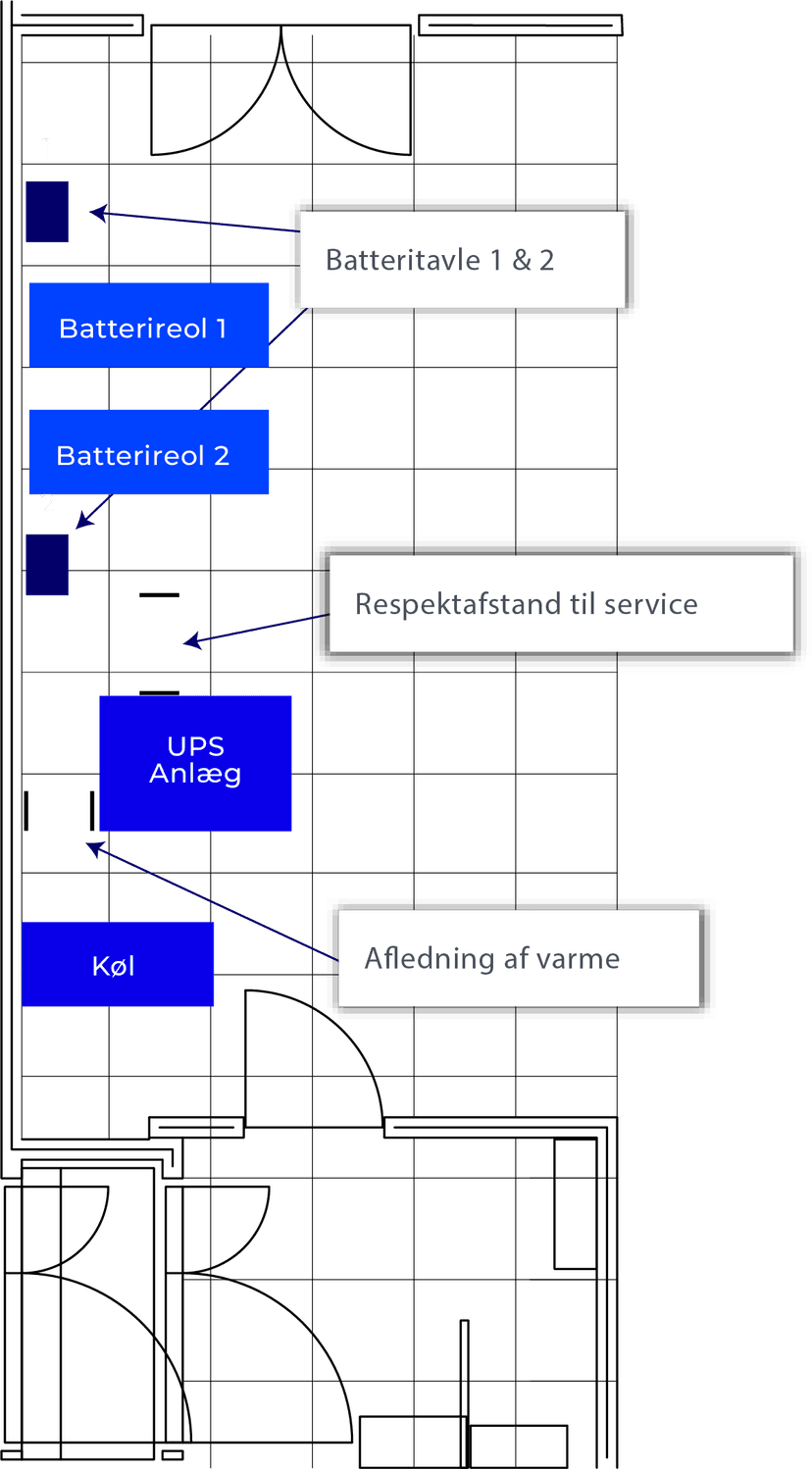

UPS installation space requirements, showing battery racks, cooling, and service clearance in a technical room layout.

Et UPS anlæg
er mere end et anlæg

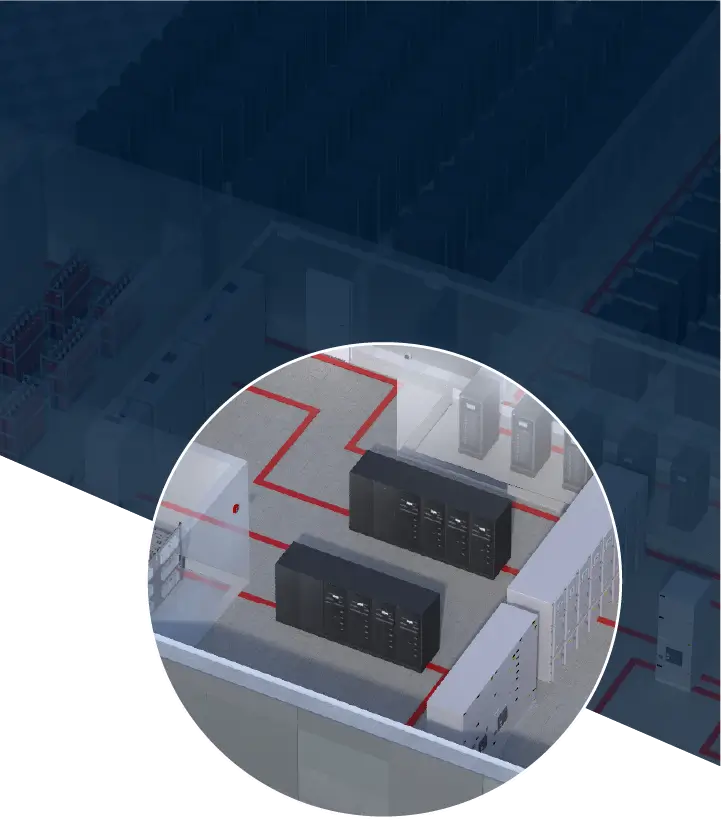

Et UPS anlæg er kun så sikkert som det svageste led og i en kritisk infrastruktur er der mange led. Batterier er som tidligere nævnt en kilde til fejl, men ligeledes er alle de kabler, samlepunkter, brydere og support systemer så som køleanlæg, STS, generatoranlæg, brand m.fl. som alle er en vital del af den kritiske infrastruktur.

Vi skal have infrastrukturen med...

Det er afgørende, at infrastrukturen følger sikkerhedsniveauet i UPS anlægget og de rette overvejelser bliver udforsket for, at undgå, at ende med en dyr løsning, som aldrig indfrier sit potentiale og i worst case, ikke leverer på dagen.

Vi skal have
infrastrukturen med...

Det er afgørende, at infrastrukturen følger sikkerhedsniveauet i UPS anlægget og de rette overvejelser bliver udforsket for, at undgå, at ende med en dyr løsning, som aldrig indfrier sit potentiale og i worst case, ikke leverer på dagen.

Læs mere om infrastruktur indeksering og om hvordan TIER niveauer kan beskrive de nødvendige tiltag....

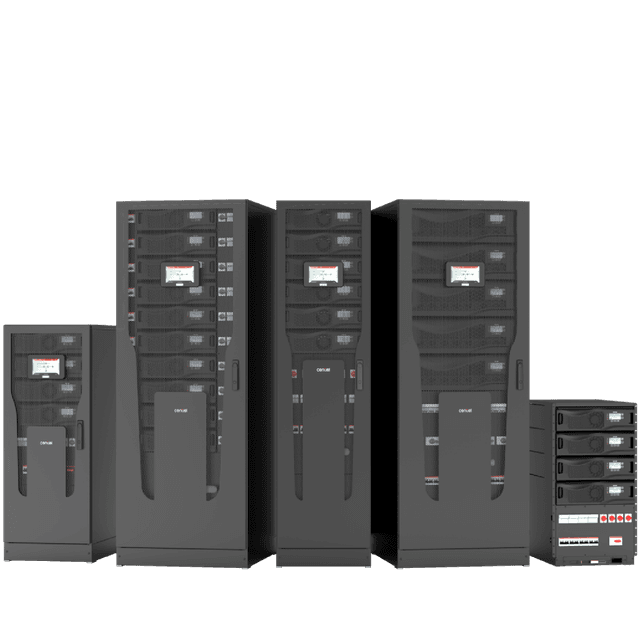

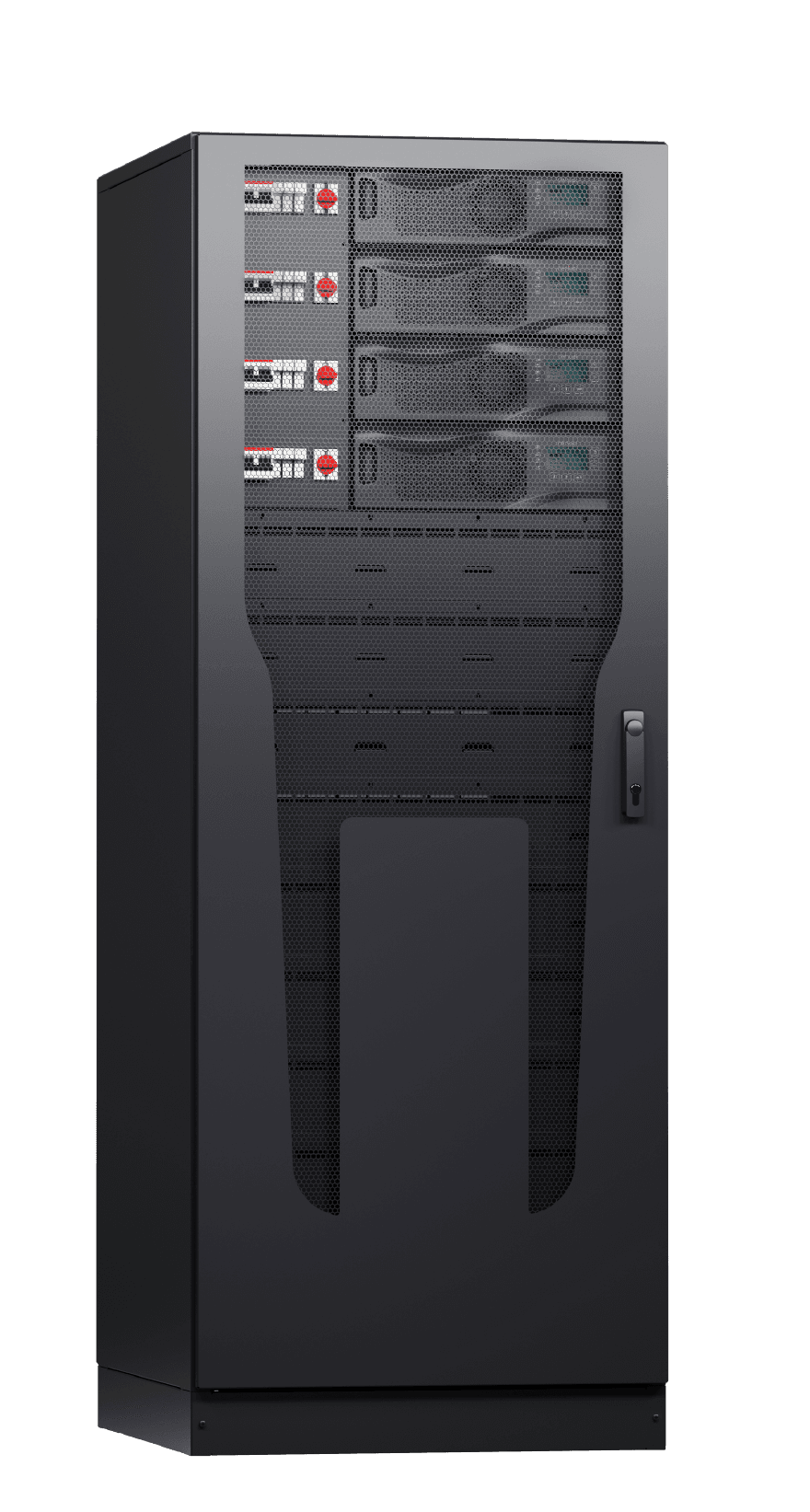

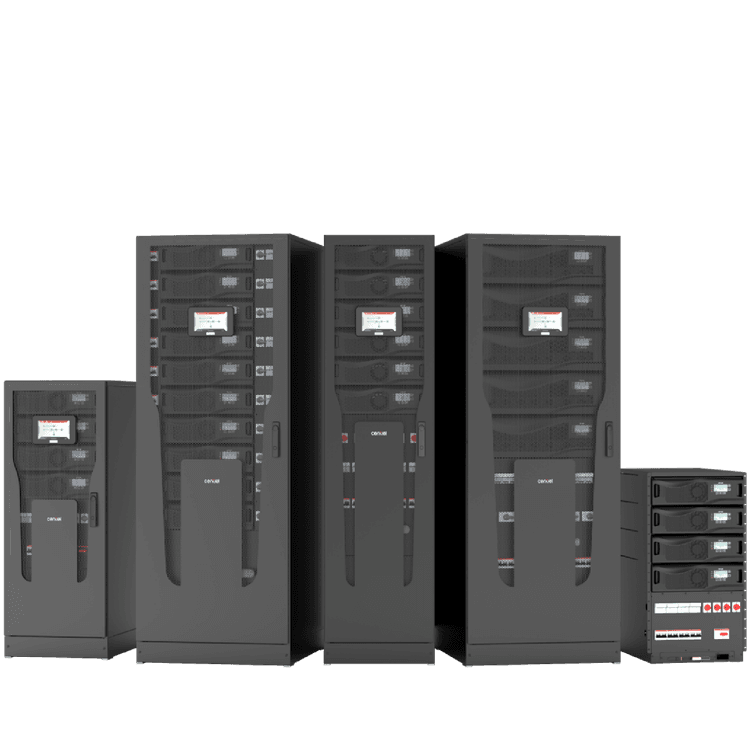

Cumulus Power. Et modulært UPS‑anlæg

CumulusPower er en serie af modulopbygget UPS anlæg som tager udgangspunkt i en række UPS kabinetter i forskellige størrelser udviklet til forskellige formål & behov.

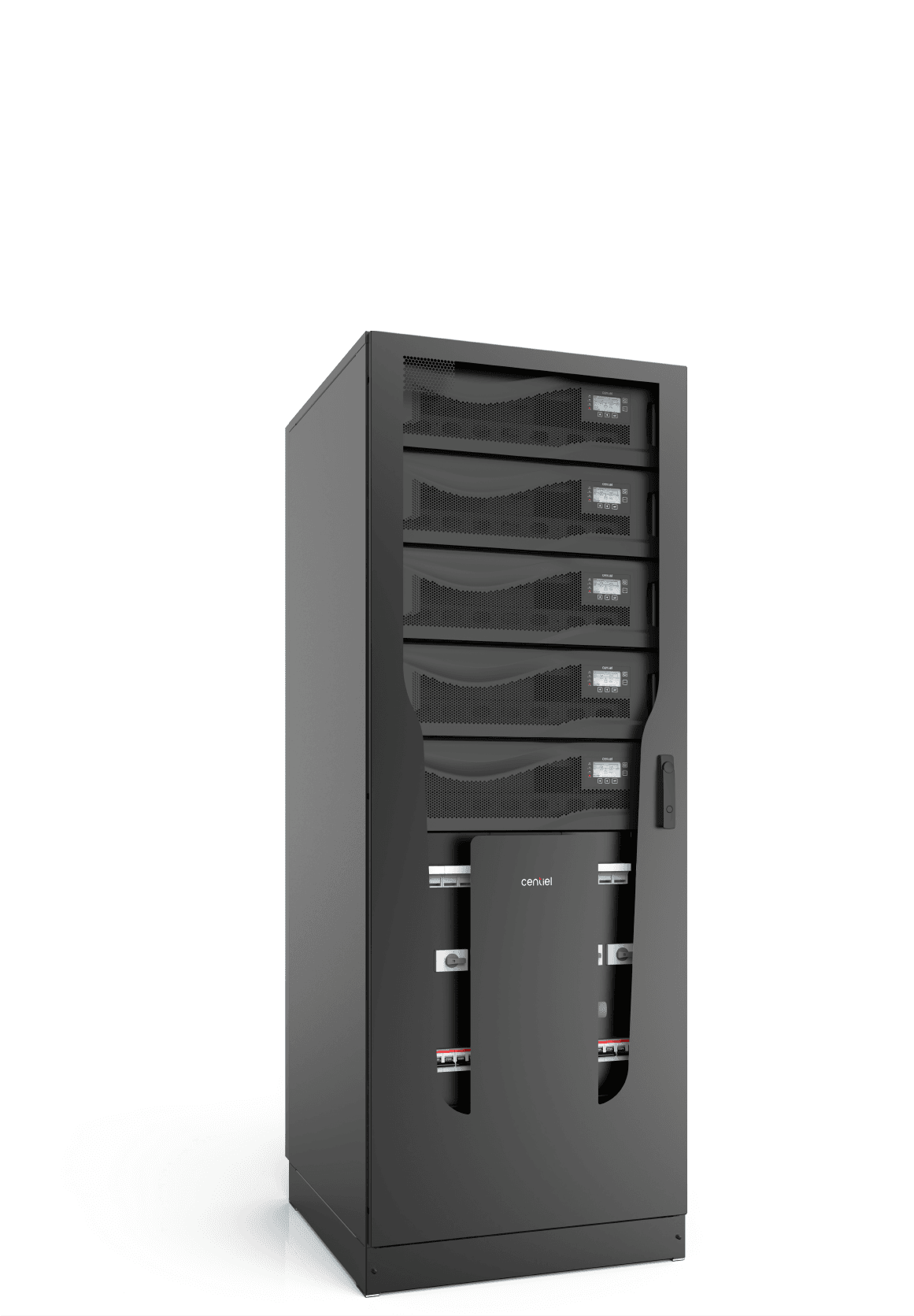

CumulusPower modular UPS system with a black UPS cabinet, showcasing scalable power modules and parallel expansion capabilities.

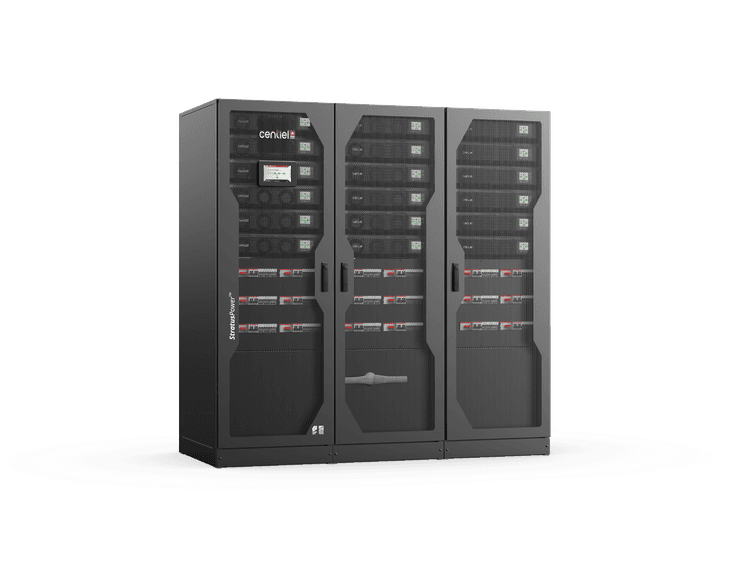

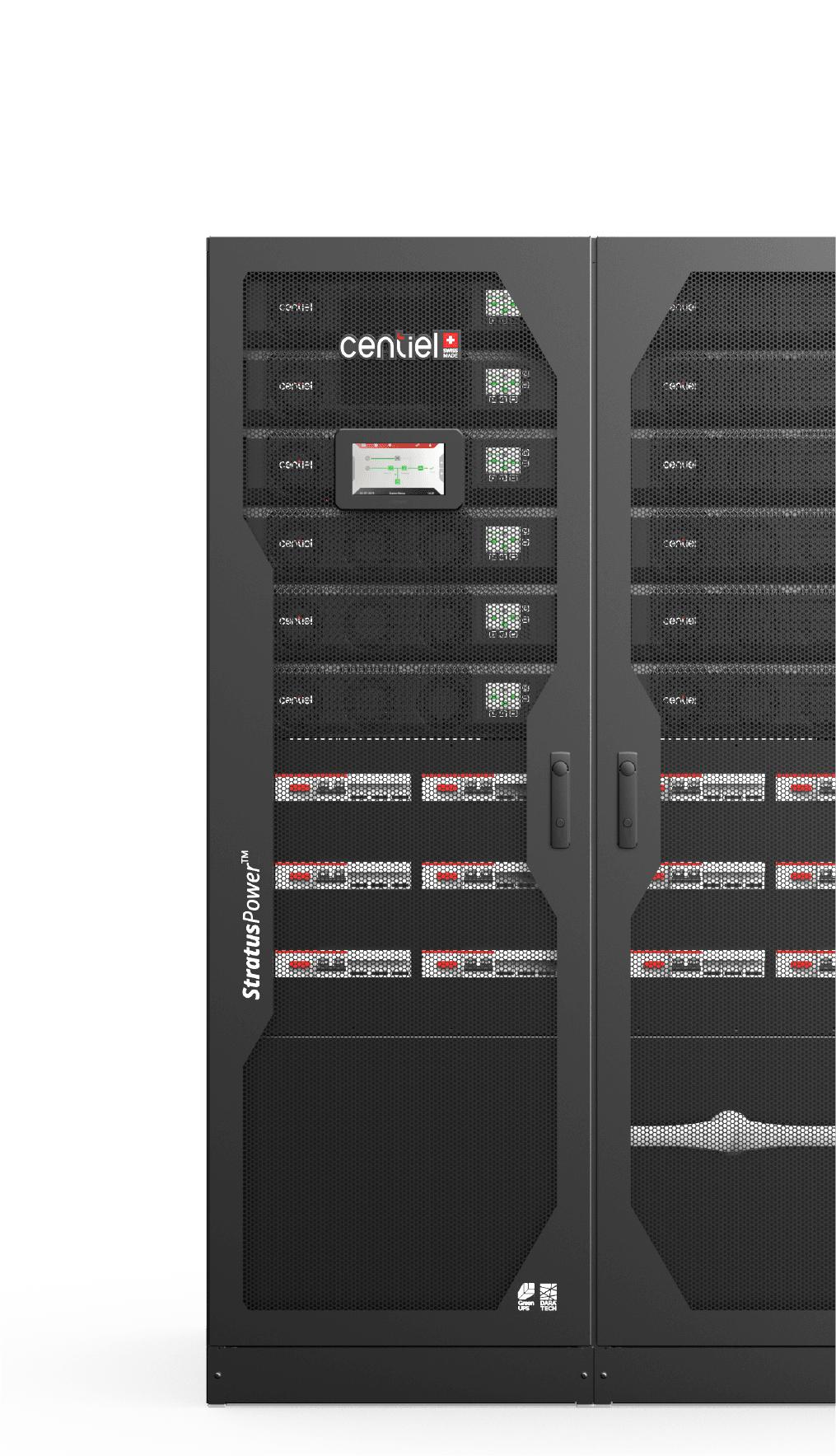

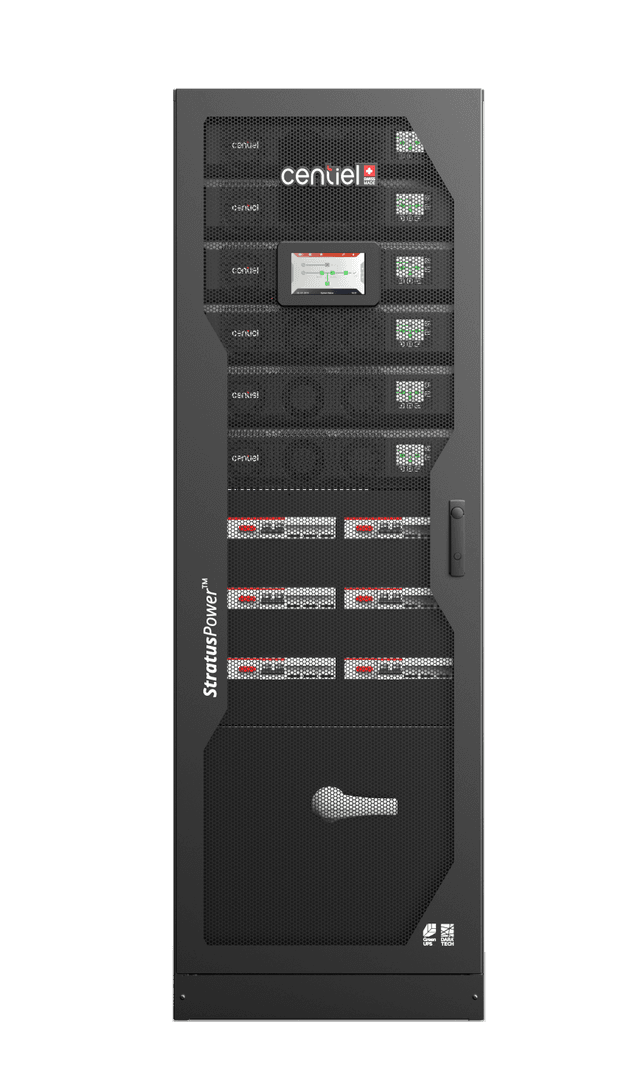

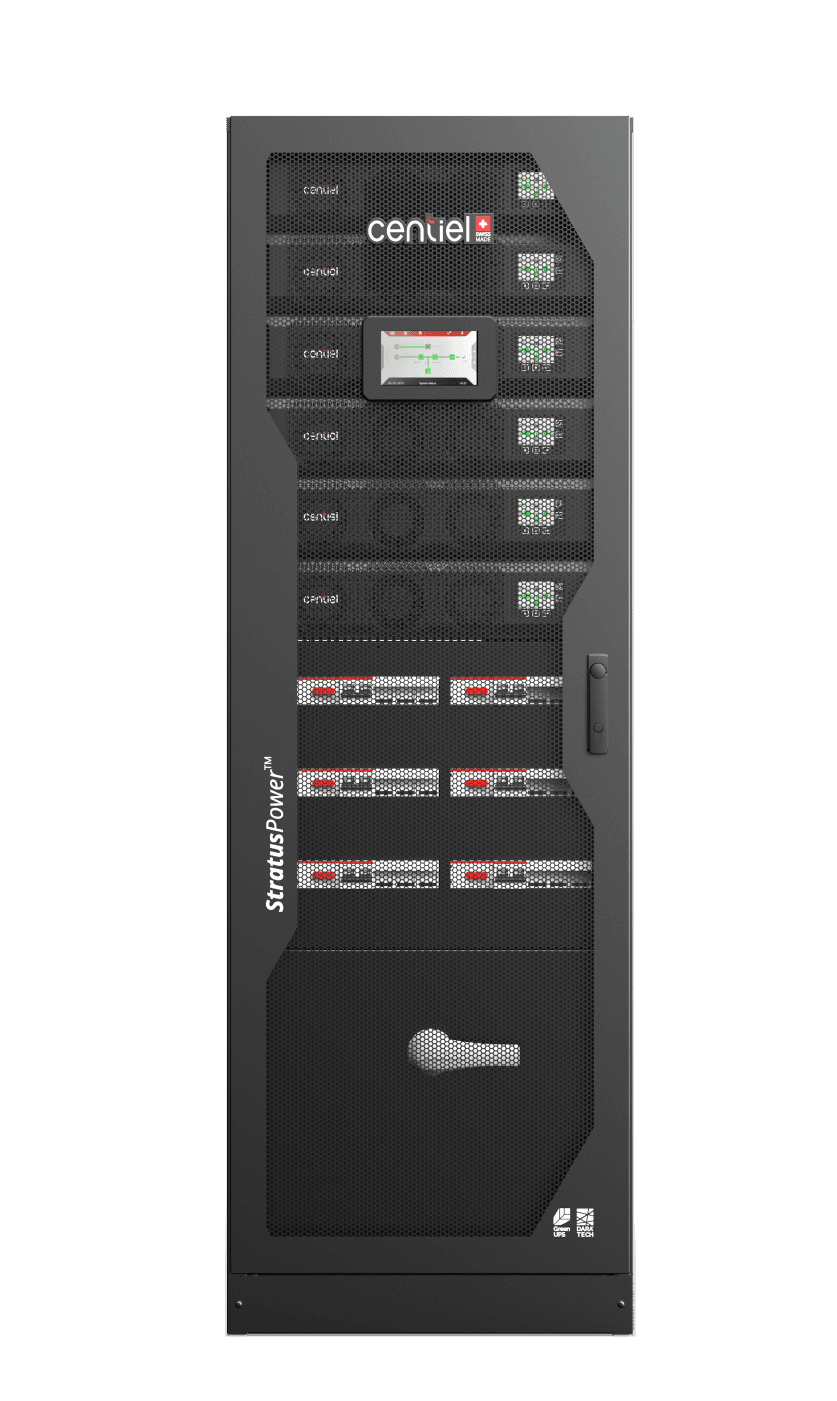

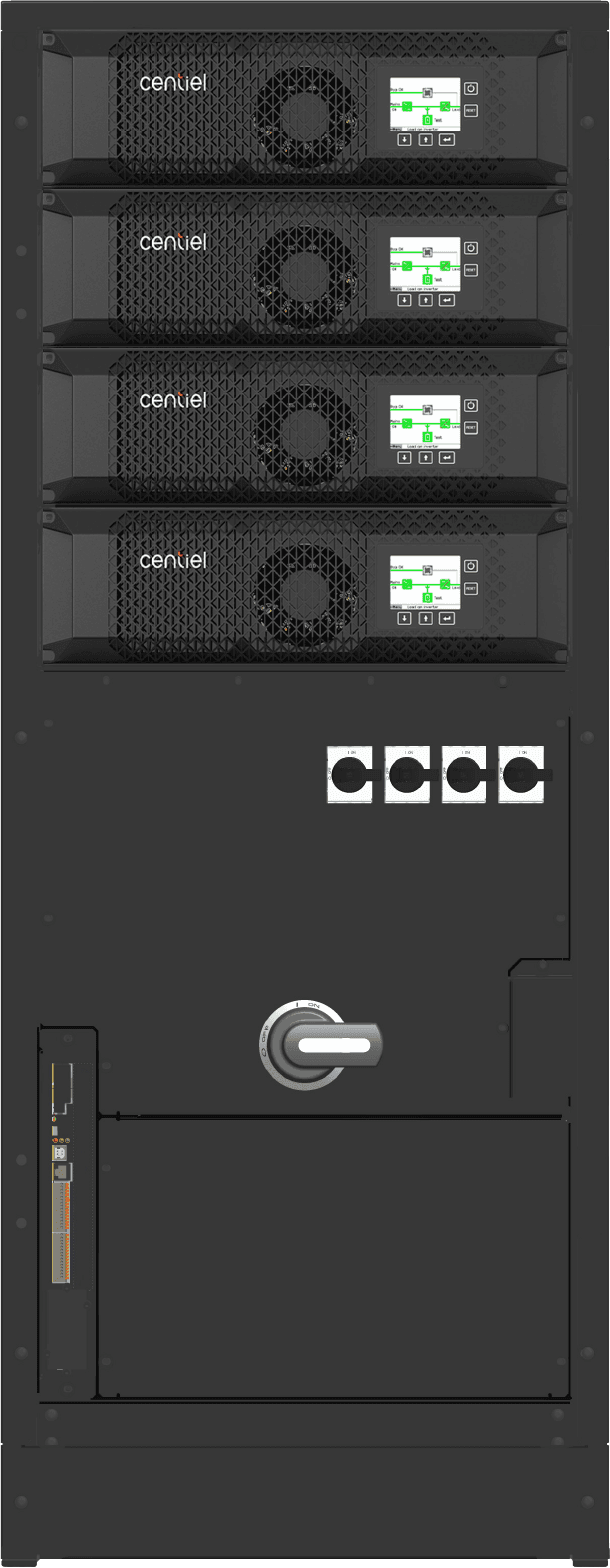

Stratus Power Et modulært UPS‑anlæg

Det ultimative UPS anlæg til datacentre. StratusPower er et innovativ modulært opbygget UPS anlæg specielt designet til, at imødekomme de strengere krav som i dag er en realitet i nutidens it‑infrastruktur.

Stratus Power - Reliable Energy Solutions

Næste generation af UPS anlæg med over 30 års levetid

UPS Condenser - Power Backup & Reliable Energy Solutions
Overordnet:
  • Virkningsgrad:
  • Kapacitet:
  • Powermoduler:
  • Kondensator levetid:
  • 97,6%
  • 50 kW til 3,75 MW
  • 10 kW til 75 kW
  • 15 år

Cumulus Power UPS anlæg

slider-landing-image

Følgende 3 UPS anlæg er med interne batterier. Ønskes længere tid på batterier, kan der tilkobles et batterikabinet.

centielcentiel
slide-1

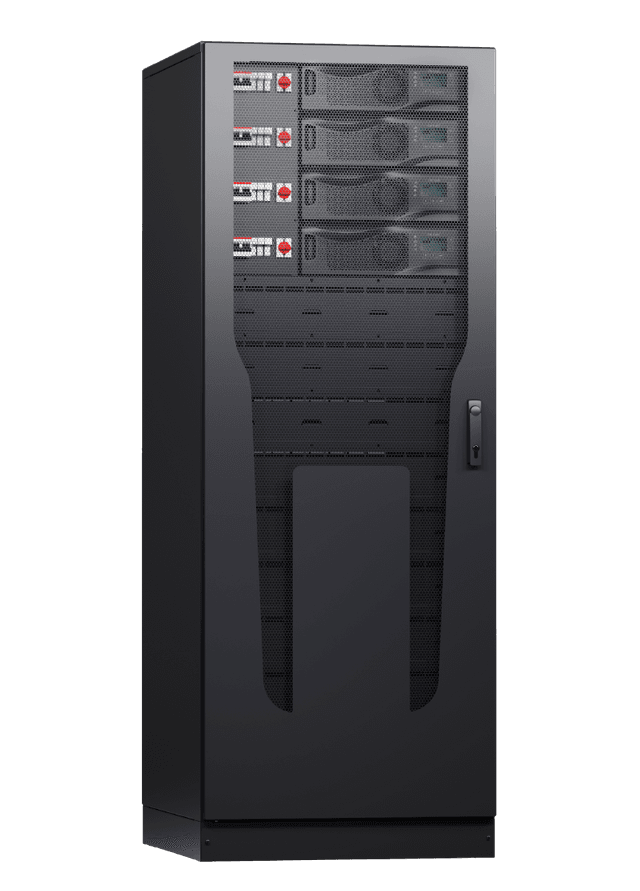

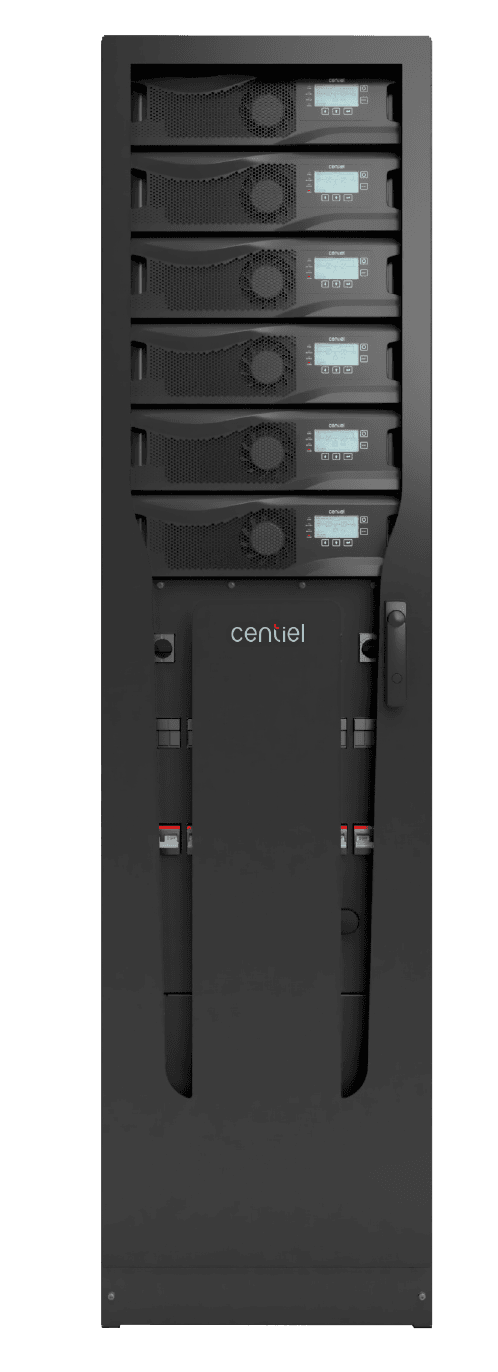

”10 - 50 kW UPS anlæg med tilslutning for neden” ”10 - 50 kW UPS anlæg med tilslutning for neden”

CP050-I080-A1

Cumulus
PowerTM

Fra 10 kW til 50 kW i tilgængelig kapacitet. Dette kabinet er med interne batterier = minimalt fodaftryk

Kabinet/UPS

Spec.

  • Kabinet

    CP050-I080-A1

  • Moduler.

    2 x 10 / 20 / 25 kW

  • Max kapacitet:

    50 kW

  • Batterier:

    2 x 40 stk. 7/9 Ah blokke

  • Tid på bat.

    32 min max. 10 kW

  • (HxBxD):

    1.315 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    125 kg

  • Vægt m. bat:

    234 kg

  • Max. Gulvtryk:

    427 kg/m2

Cumulus
PowerTM

Fra 10 kW til 50 kW i tilgængelig kapacitet. Dette kabinet er med interne batterier = minimalt fodaftryk

Kabinet/UPS

Spec.

  • Kabinet

    CP050-I080-A1

  • Moduler.

    2 x 10 / 20 / 25 kW

  • Max kapacitet:

    50 kW

  • Batterier:

    2 x 40 stk. 7/9 Ah blokke

  • Tid på bat.

    32 min max. 10 kW

  • (HxBxD):

    1.315 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    125 kg

  • Vægt m. bat:

    234 kg

  • Max. Gulvtryk:

    427 kg/m2

centielcentiel
slide-3

”10 - 50 kW UPS anlæg med tilslutning for neden” ”10 - 50 kW UPS anlæg med tilslutning for neden”

CP050-I240-A0

Cumulus
PowerTM

Fra 10 kW til 50 kW i tilgængelig kapacitet. Dette kabinet er med interne batterier = minimalt fodaftryk

Kabinet/UPS

Spec.

  • Kabinet

    CP050-I240-A0

  • Moduler.

    2 x 10 / 20 / 25 kW

  • Max kapacitet:

    50 kW

  • Batterier:

    6 x 40 stk. 7/9 Ah blokke

  • Tid på bat.

    96 min max. 10 kW

  • (HxBxD):

    1.980 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    180 kg

  • Vægt m. bat:

    234 kg

  • Max. Gulvtryk:

    558 kg/m2

Cumulus
PowerTM

Fra 10 kW til 50 kW i tilgængelig kapacitet. Dette kabinet er med interne batterier = minimalt fodaftryk

Kabinet/UPS

Spec.

  • Kabinet

    CP050-I240-A0

  • Moduler.

    2 x 10 / 20 / 25 kW

  • Max kapacitet:

    50 kW

  • Batterier:

    6 x 40 stk. 7/9 Ah blokke

  • Tid på bat.

    96 min max. 10 kW

  • (HxBxD):

    1.980 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    180 kg

  • Vægt m. bat:

    234 kg

  • Max. Gulvtryk:

    558 kg/m2

centielcentiel
slide-5

”10 - 100 kW UPS anlæg med tilslutning for neden” ”10 - 100 kW UPS anlæg med tilslutning for neden”

CP100-I320-B0

Cumulus
PowerTM

Fra 10 kW til 100 kW i tilgængelig kapacitet. Dette kabinet er med interne batterier = minimalt fodaftryk

Kabinet/UPS

Spec.

  • Kabinet

    CP100-I320-B0

  • Moduler.

    4 x 10 / 20 / 25 kW

  • Max kapacitet:

    100 kW

  • Batterier:

    8 x 40 stk. 7/9 Ah blokke

  • Tid på bat.

    128 min max. 10 kW

  • (HxBxD):

    1.980 x 730 x 815 mm

  • Footprint:

    0.6 m2

  • Vægt (kabinet):

    225 kg

  • Vægt m. bat:

    333 kg

  • Max. Gulvtryk:

    560 kg/m2

Cumulus
PowerTM

Fra 10 kW til 100 kW i tilgængelig kapacitet. Dette kabinet er med interne batterier = minimalt fodaftryk

Kabinet/UPS

Spec.

  • Kabinet

    CP100-I320-B0

  • Moduler.

    4 x 10 / 20 / 25 kW

  • Max kapacitet:

    100 kW

  • Batterier:

    8 x 40 stk. 7/9 Ah blokke

  • Tid på bat.

    128 min max. 10 kW

  • (HxBxD):

    1.980 x 730 x 815 mm

  • Footprint:

    0.6 m2

  • Vægt (kabinet):

    225 kg

  • Vægt m. bat:

    333 kg

  • Max. Gulvtryk:

    560 kg/m2

Cumulus Power UPS anlæg

slider-landing-image

Følgende UPS anlæg er med eksterne batterier. Batteriblokke kan enten leveres i lukkede skabe eller på åbne- eller semi åbne reoler.

centielcentiel
slide-8

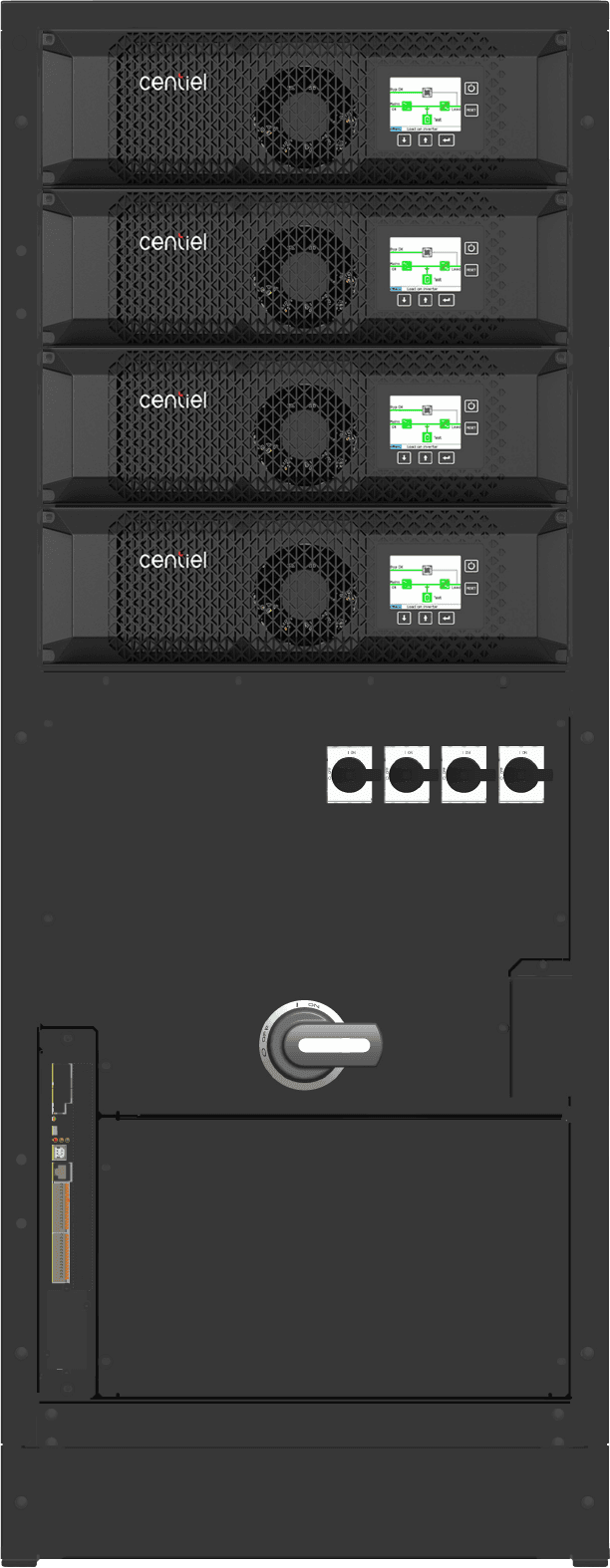

”10 - 100 kW UPS anlæg med tilslutning for neden” ”10 - 100 kW UPS anlæg med tilslutning for neden”

CP100-E-A1

Cumulus
PowerTM

Fra 10 kW til 100 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP100-E-A1

  • Moduler.

    4 x 10 / 20 / 25 kW

  • Max kapacitet:

    100 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.315 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    107 kg

  • Vægt m. modul.

    215 kg

  • Max. Gulvtryk:

    511 kg/m2

Cumulus
PowerTM

Fra 10 kW til 100 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP100-E-A1

  • Moduler.

    4 x 10 / 20 / 25 kW

  • Max kapacitet:

    100 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.315 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    107 kg

  • Vægt m. modul.

    215 kg

  • Max. Gulvtryk:

    511 kg/m2

centielcentiel
slide-10

”10 - 125 kW UPS anlæg med tilslutning for neden” ”10 - 125 kW UPS anlæg med tilslutning for neden”

CP150-E-A0

Cumulus
PowerTM

Fra 10 kW til 125 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CAB-CP150-E-A0

  • Moduler.

    6 x 10 / 20 / 25 kW

  • Max kapacitet:

    125 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.980 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    148 kg

  • Vægt m. modul.

    310 kg

  • Max. Gulvtryk:

    739 kg/m2

Cumulus
PowerTM

Fra 10 kW til 125 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CAB-CP150-E-A0

  • Moduler.

    6 x 10 / 20 / 25 kW

  • Max kapacitet:

    125 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.980 x 510 x 815 mm

  • Footprint:

    0.42 m2

  • Vægt (kabinet):

    148 kg

  • Vægt m. modul.

    310 kg

  • Max. Gulvtryk:

    739 kg/m2

centielcentiel
slide-12

”10 - 250 kW UPS anlæg med tilslutning for neden” ”10 - 250 kW UPS anlæg med tilslutning for neden”

CP251-E-B0

Cumulus
PowerTM

Fra 10 kW til 250 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP251-E-B0

  • Moduler.

    10 x 10 / 20 / 25 kW

  • Max kapacitet:

    250 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.980 x 730 x 815 mm

  • Footprint:

    0.6 m2

  • Vægt (kabinet):

    210 kg

  • Vægt m. modul.

    480 kg

  • Max. Gulvtryk:

    800 kg/m2

Cumulus
PowerTM

Fra 10 kW til 250 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP251-E-B0

  • Moduler.

    10 x 10 / 20 / 25 kW

  • Max kapacitet:

    250 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.980 x 730 x 815 mm

  • Footprint:

    0.6 m2

  • Vægt (kabinet):

    210 kg

  • Vægt m. modul.

    480 kg

  • Max. Gulvtryk:

    800 kg/m2

centielcentiel
slide-14

”50 - 250 kW UPS anlæg med tilslutning for neden” ”50 - 250 kW UPS anlæg med tilslutning for neden”

CP250-E-B0

Cumulus
PowerTM

Fra 50 kW til 250 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP250-E-B0

  • Moduler.

    5 x 50 kW

  • Max kapacitet:

    250 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.982 x 730 x 845 mm

  • Footprint:

    0.62 m2

  • Vægt (kabinet):

    209 kg

  • Vægt m. modul.

    485 kg

  • Max. Gulvtryk:

    783 kg/m2

Cumulus
PowerTM

Fra 50 kW til 250 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP250-E-B0

  • Moduler.

    5 x 50 kW

  • Max kapacitet:

    250 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.982 x 730 x 845 mm

  • Footprint:

    0.62 m2

  • Vægt (kabinet):

    209 kg

  • Vægt m. modul.

    485 kg

  • Max. Gulvtryk:

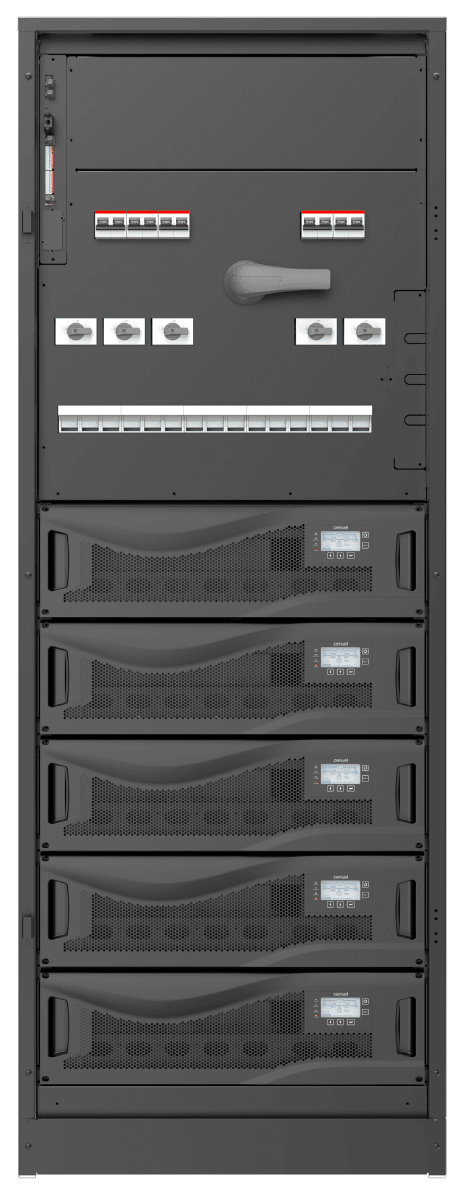

    783 kg/m2

centielcentiel
slide-16

”50 - 300 kW UPS anlæg med tilslutning for oven” ”50 - 300 kW UPS anlæg med tilslutning for oven”

CP300T-E-B0

Cumulus
PowerTM

Fra 50 kW til 300 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP300T-E-B0

  • Moduler.

    5 x 50 kW / 5 x 60 kW

  • Max kapacitet:

    300 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.982 x 730 x 845 mm

  • Footprint:

    0.62 m2

  • Vægt (kabinet):

    209 kg

  • Vægt m. modul.

    485 kg

  • Max. Gulvtryk:

    783 kg/m2

Cumulus
PowerTM

Fra 50 kW til 300 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP300T-E-B0

  • Moduler.

    5 x 50 kW / 5 x 60 kW

  • Max kapacitet:

    300 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    -

  • (HxBxD):

    1.982 x 730 x 845 mm

  • Footprint:

    0.62 m2

  • Vægt (kabinet):

    209 kg

  • Vægt m. modul.

    485 kg

  • Max. Gulvtryk:

    783 kg/m2

centielcentiel
slide-18

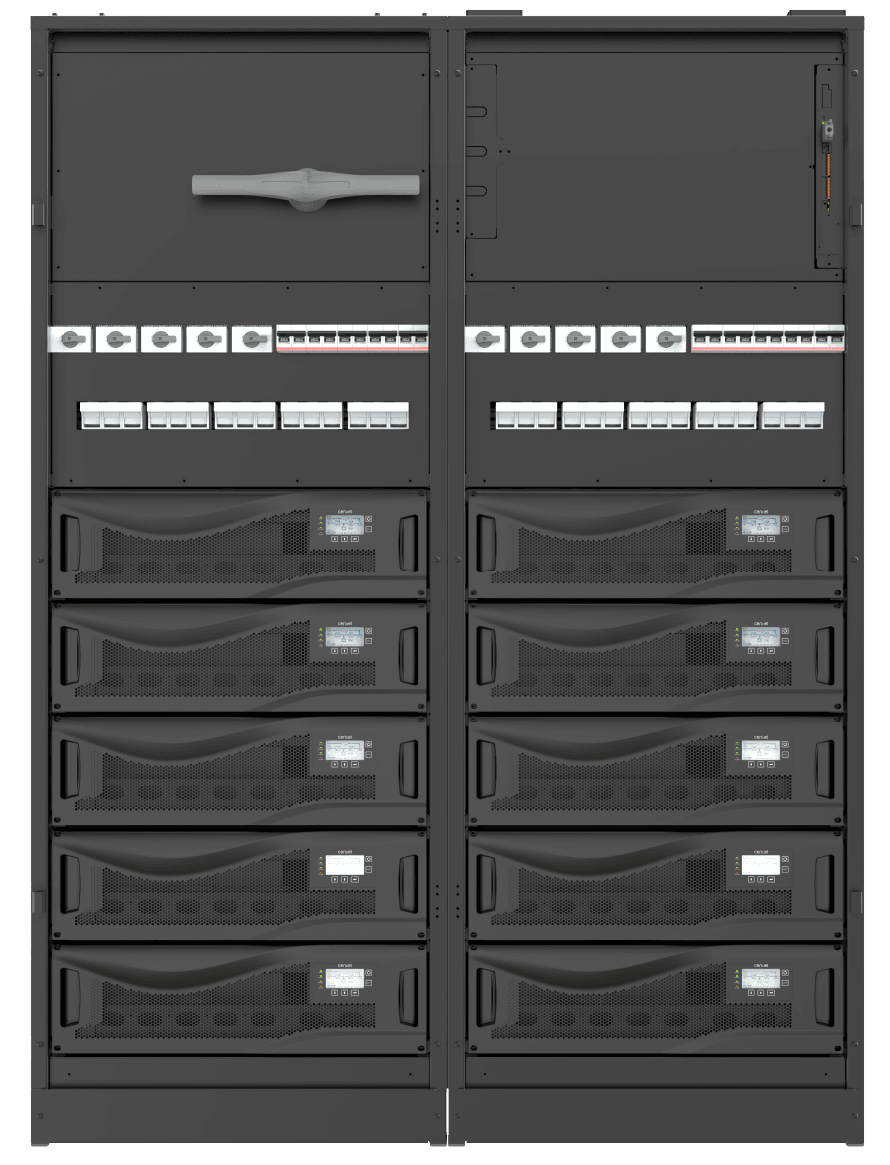

”50 - 600 kW UPS anlæg med tilslutning for oven” ”50 - 600 kW UPS anlæg med tilslutning for neden”

CP600T-E-2B0

Cumulus
PowerTM

Fra 50 kW til 600 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP600T-E-2B0

  • Moduler.

    10 x 50 kW / 10 x 60 kW

  • Max kapacitet:

    600 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    Ikke relevant

  • (HxBxD):

    1.982 x 1.462 x 845 mm

  • Footprint:

    1,24 m2

  • Vægt (kabinet):

    418 kg

  • Vægt m. modul.

    970 kg

  • Max. Gulvtryk:

    783 kg/m2

Cumulus
PowerTM

Fra 50 kW til 600 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    CP600T-E-2B0

  • Moduler.

    10 x 50 kW / 10 x 60 kW

  • Max kapacitet:

    600 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    Ikke relevant

  • (HxBxD):

    1.982 x 1.462 x 845 mm

  • Footprint:

    1,24 m2

  • Vægt (kabinet):

    418 kg

  • Vægt m. modul.

    970 kg

  • Max. Gulvtryk:

    783 kg/m2

Stratus Power UPS anlæg

slider-landing-image

Følgende UPS anlæg er med eksterne batterier. Batteriblokke kan enten leveres i lukkede skabe eller på åbne- eller semi åbne reoler.

centielcentiel
slide-21

”50 - 375 kW UPS anlæg med tilslutning for oven” ”50 - 375 kW UPS anlæg med tilslutning for neden”

SP375(B/T)-E-K

Stratus
PowerTM

Fra 50 kW til 375 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    SP375(B/T)-E-K

  • Moduler.

    6 x 50 kW / 6 x 62,5 kW

  • Max kapacitet:

    375 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    Ikke relevant

  • (HxBxD):

    1.982 x 656 x 900 mm

  • Footprint:

    0,59 m2

  • Vægt (kabinet):

    219 kg

  • Vægt m. modul.

    471 kg

  • Max. Gulvtryk:

    799 kg/m2

Stratus
PowerTM

Fra 50 kW til 375 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    SP375(B/T)-E-K

  • Moduler.

    6 x 50 kW / 6 x 62,5 kW

  • Max kapacitet:

    375 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    Ikke relevant

  • (HxBxD):

    1.982 x 656 x 900 mm

  • Footprint:

    0,59 m2

  • Vægt (kabinet):

    219 kg

  • Vægt m. modul.

    471 kg

  • Max. Gulvtryk:

    799 kg/m2

centielcentiel
slide-23

”50 - 750 kW UPS anlæg med tilslutning for oven” ”50 - 750 kW UPS anlæg med tilslutning for neden

SP750(B/T)-E-2K

Stratus
PowerTM

Fra 50 kW til 750 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = max. fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    SP750(B/T)-E-2K

  • Moduler.

    12 x 50 kW / 62,5 kW

  • Max kapacitet:

    750 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    Ikke relevant

  • (HxBxD):

    1.982 x 1.312 x 900 mm

  • Footprint:

    1,2 m2

  • Vægt (kabinet):

    425 kg

  • Vægt m. modul.

    929 kg

  • Max. Gulvtryk:

    775 kg/m2

Stratus
PowerTM

Fra 50 kW til 750 kW i tilgængelig kapacitet. Dette kabinet kræver ekstern batterikonfiguration = maksimal fleksibilitet

Kabinet/UPS

Spec.

  • Kabinet

    SP750(B/T)-E-2K

  • Moduler.

    12 x 50 kW / 62,5 kW

  • Max kapacitet:

    750 kW

  • Batterier:

    Ekstern

  • Tid på bat.

    Ikke relevant

  • (HxBxD):

    1.982 x 1.312 x 900 mm

  • Footprint:

    1,2 m2

  • Vægt (kabinet):

    425 kg

  • Vægt m. modul.

    929 kg

  • Max. Gulvtryk:

    775 kg/m2

centiel
miniminiminimini

Cumulus serien med UPS anlæg fra 10 kW til 600 kW i et enkelt kabinet. Cumulus serien med UPS anlæg fra 10 kW til 600 kW i et enkelt kabinet.

Cumulus Power UPS anlægCumulus Power UPS anlægCumulus Power UPS anlæg

landing-image

Følgende 3 UPS anlæg er med interne batterier. Ønskes længere tid på batterier, kan der tilkobles et batterikabinet.


Reduce, Reuse, Recycle - Save Earth for a Sustainable Future

UPS anlæg
til Datacentre &
serverrum

Skalleres fra 375 kW per kabinet

Skalleres fra 375 kW
per kabinet

  • Model
    CAB-SP1500(B/T)-E-4K
  • Kapacitet som vist på billedet
    1,5 MW
  • UPS anlæg (H,B,D):
    1.982 x 2.624 x 900 mm 1.9 x 2.6 x 0,9 m
  • Power moduler:
    62,5 kW / 24 stk.
  • Batterikabinetter (H,B,D): Bat. kabinetter (H,B,D):
    1.980 x 1.460 x 815 mm. 1.9 x 1.4 x 0,8m.
  • Batterier:
    120 Blocks pr. kabinet
  • N+1=
    312,5 kW + 62,5 kW redundans
  • N+2=
    250 kW + 125 kW redundans
  • Horisontal udvidelseskapacitet
    3,75 MW

    (10 kabinetter)

Scalable modular UPS systems designed for data centers and server rooms, featuring UPS cabinets with different power capacities ranging from 300 kW to 600 kW per cabinet.

StratusPower-serien er designet til store datacentre med en maksimal effekt på op til 3,75 MW per ”UPS anlæg”

Skalleres fra 375 kW per kabinet

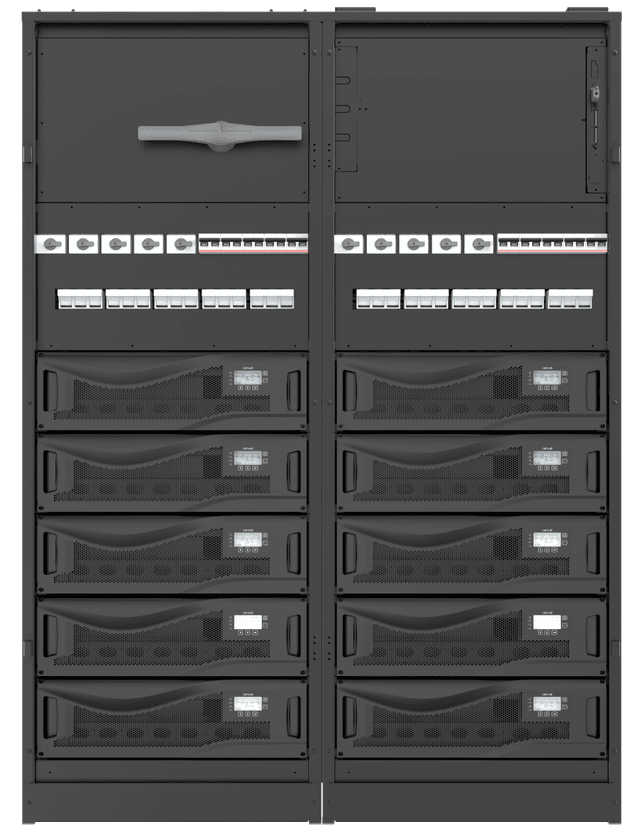

Skalleres fra 600 kW per dobbeltkabinet

Skalleres fra 600 kW per
dobbeltkabinet

  • Model
    CAB-CP600-E-D0
  • Kapacitet Kapacitet som vist på billedet
    1,2 MW
  • UPS anlæg (H,B,D):
    1.980 x 2.924 x 845 mm1.9 x 2.9 x 0,8m
  • Power moduler:
    60 kW / 20 stk.
  • Batterikabinetter (H,B,D): Bat. kabinetter (H,B,D):
    1.9 x 1.4 x 0,8 m. 1.980 x 1.460 x 815 mm.
  • Batterier:
    120 Blocks pr. kabinet
  • N+1 =
    540 kW + 60 kW redundans
  • N+2 =
    480 kW + 120 kW redundans
  • Horisontal udvidelseskapacitet
    3,6 MW

    (12 kabinetter)

Scalable modular UPS systems designed for data centers and server rooms, featuring UPS cabinets with different power capacities ranging from 300 kW to 600 kW per cabinet.

CumulusPower-serien er designet til små og
mellemstore datacentre med en maksimal effekt på op
til 3,6 MW per ”UPS anlæg”

Skalleres fra 600 kW per dobbeltkabinet


Skalleres fra 300 kW per kabinet

Skalleres fra 300 kW
per kabinet

  • Model
    CAB-CP300-E-B0
  • Kapacitet Kapacitet som vist på billedet
    300 kW
  • UPS anlæg (H,B,D):
    1.980 x 730 x 845 mm1.9 x 0,7 x 0,8
  • Power moduler:
    60 kW / 5 stk.
  • Batterikabinetter (H,B,D): Bat. kabinetter (H,B,D):
    1.9 x 1.4 x 0,8m.1.980 x 1.460 x 815 mm.
  • Batterier:
    120 Blocks pr. kabinet
  • N+1 =
    240 kW + 60 kW redundans
  • N+2 =
    180 kW + 120 kW redundans
  • Horisontal udvidelseskapacitet
    3,6 MW

    (12 kabinetter)

Scalable modular UPS systems designed for data centers and server rooms, featuring UPS cabinets with different power capacities ranging from 300 kW to 600 kW per cabinet.

Et 300 kW UPS kabinet sammenkoblet med
to batterikabinetter.

Skalleres fra 300 kW per kabinet

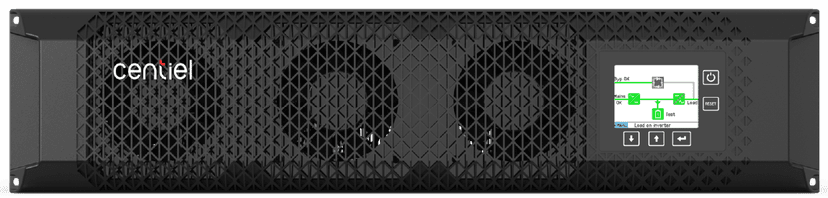

Skalleres fra 10/20/25 kW per powermodul

Skalleres fra 10/20/25 kW
per powermodul

  • Model
    CAB-CP100-I320-B0
  • Kapacitet som vist på billedet
    100 kW
  • UPS anlæg (H,B,D):
    1.9 x 0,7 x 0,8m.1.980 x 730 x 815 mm.
  • Power moduler:
    25 kW / 4 stk.
  • Batterikabinetter (H,B,D): Bat. kabinetter (H,B,D):
    Interne batterier
  • Batterier:
    320 Blocks pr. kabinet
  • N+1 =
    75 kW + 25 kW redundans
  • N+2 =
    50 kW + 50 kW redundans
  • Horisontal udvidelseskapacitet
    -
Scalable modular UPS systems designed for data centers and server rooms, featuring UPS cabinets with different power capacities ranging from 300 kW to 600 kW per cabinet.

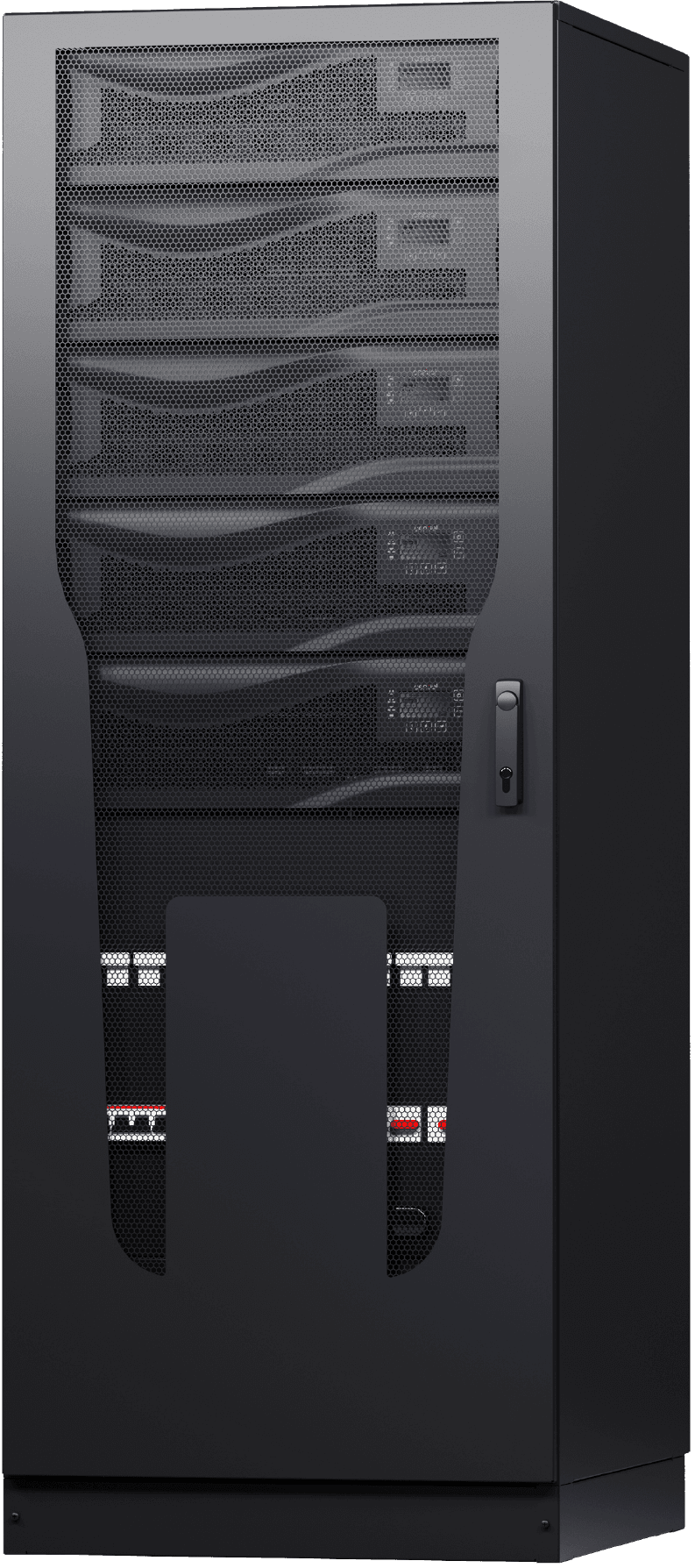

Et 100 kW UPS kabinet med interne batterier
med op til 128 min drift belastet med maks 10 kW.

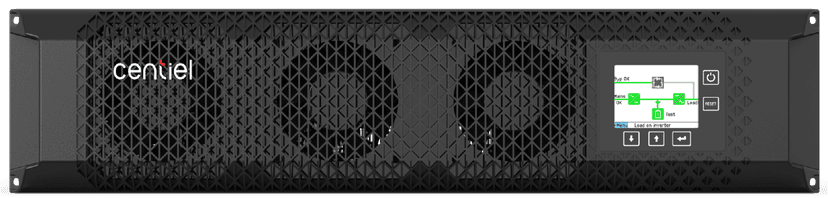

Skalleres fra 10/20/25 kW per powermodul
