UPS anlæg fra A-Z!

Vi vil her på siden forsøge, at beskrive og illustrere, hvad UPS anlæg reelt er, hvordan de virker, deres egenskaber, hvordan man vælger et ups-anlæg, hvilke typer der findes, hvorfor man skal overveje et ups-anlæg, hvordan de håndteres og meget meget mere.

Vi vil ligeledes komme omkring en række fagtermer som er <need to know> når man skal investere i et UPS anlæg.

Gør også brug af vores ordregister over fagtermer mm. herunder...

Få svar på alle dine spørgsmål om UPS‑anlæg. Her er de første 7 spørgsmål besvaret. ved at åbne en af lågerne nedenfor.

Søger i rådgivning om UPS anlæg?

Her på sitet finder I alt hvad der er nødvendigt at vide omkring UPS anlæg, men kontakt os endelig for en hurtig afklaring…

Søger i tilbud på UPS anlæg?

Søger i tilbud på et UPS anlæg så udfyld formularen med alle relevante oplysninger eller giv os et kald på:
+ (45) 70 12 13 17..

Søger i rådgivning om UPS anlæg?

Her på sitet finder I alt hvad der er nødvendigt at vide omkring UPS anlæg, men kontakt os endelig for en hurtig afklaring…

Søger i tilbud på UPS anlæg?

Søger i tilbud på et UPS anlæg så udfyld formularen med alle relevante oplysninger eller giv os et kald på:
+ (45) 70 12 13 17.

Tag en kop kaffe og læs denne “fun fact”.

”Kritisk udstyr kræver sikker og pålidelig strøm, men det kræver også noget andet: kaffe!

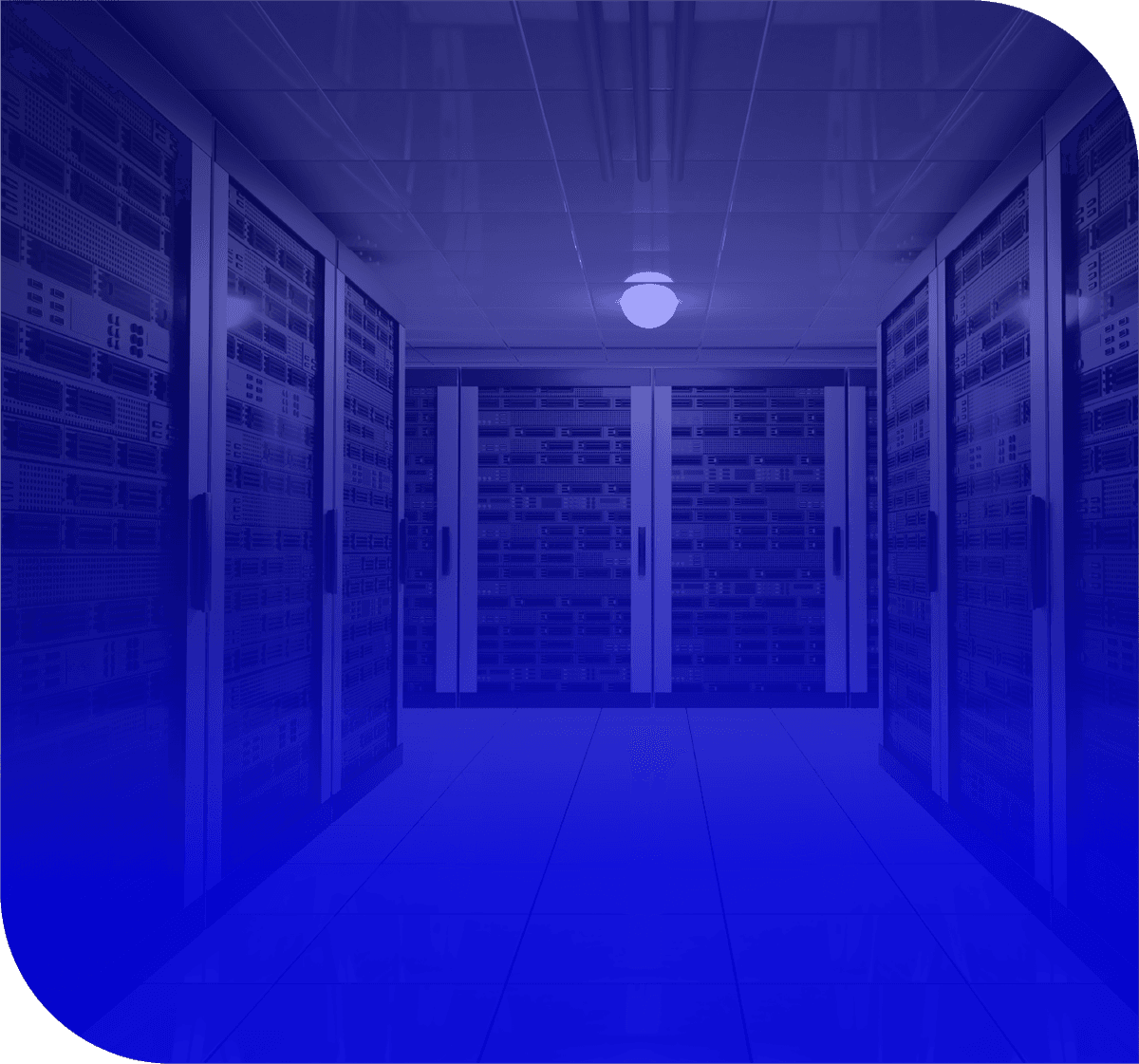

Mange datacentre har faktisk indrettet specielle områder til at skire en stabil forsyning af kaffe, så ingen medarbejdere kører tør for koffein, mens de passer på den kritiske infrastruktur.

En ægte kærlighedsaffære mellem strøm og kaffe!”

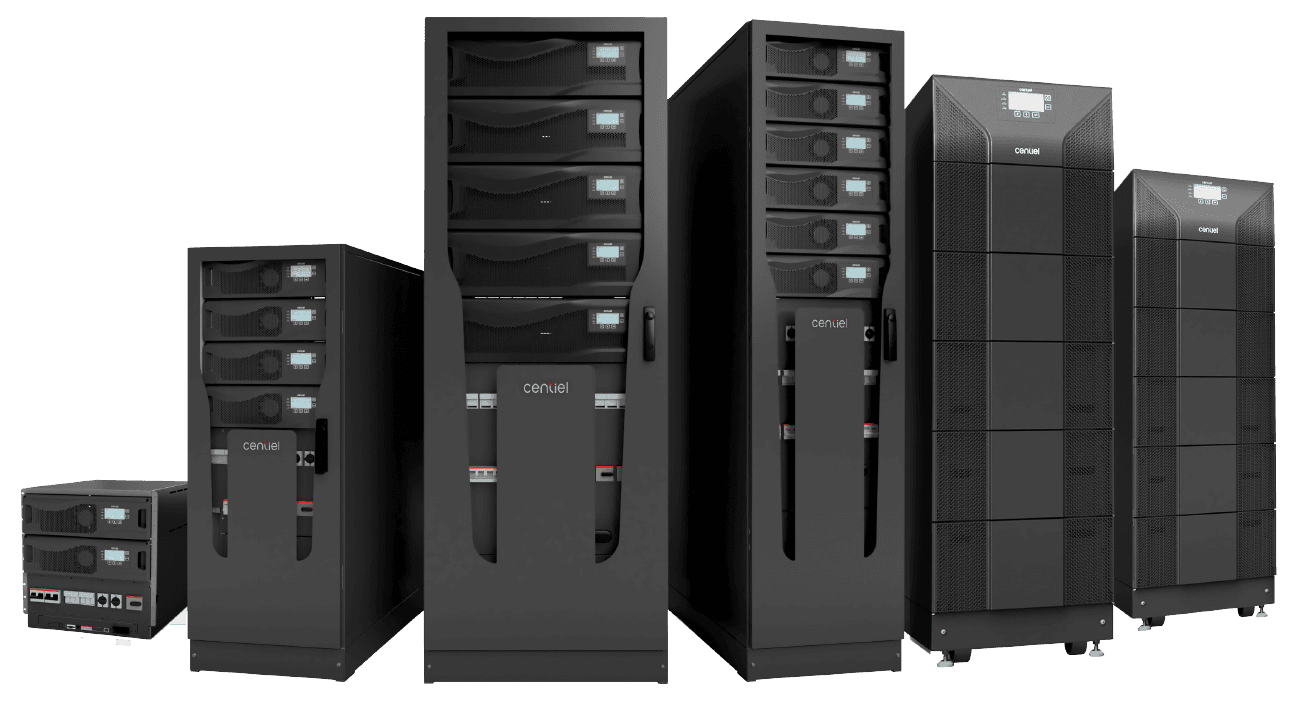

Hvordan vælger man et UPS-anlæg?

Der skelnes mellem forskellige topologier og teknologier i UPS‑anlæg, herunder:

Statiske UPS-anlæg:
Double-Conversion (On-Line)
Line-Interactive UPS
Standby (Off-Line) UPS

Vi fokuserer på On-line UPS‑anlæg (Double‑Conversion), da de med afstand, er de mest anvendte .

Hvilke typer mekaniske UPS anlæg findes der?

Mekaniske UPS-anlæg er mere komplekse og kræver større investeringer, mere plads samt er væsentligt vanskeligere at reparere eller udskifte.

Der skelnes mellem følgende:

RUPS (Rotating UPS‑anlæg)
DRUPS (Diesel Rotating UPS‑anlæg)

Hvilken en tilslutningsspænding skal man vælge?

I Danmark skal vi beslutte, om vi skal bruge 230 Volt eller 400 Volt.

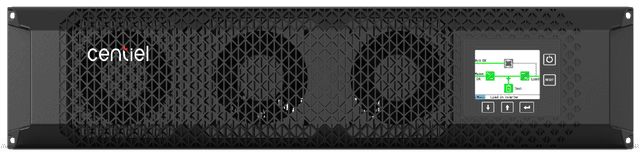

230 Volt UPS‑anlæg er små, enfasede enheder, der dækker mindre behov og ofte anvendes i kortere perioder.

400 Volt UPS‑anlæg spænder fra mindre systemer, der forsyner enkelt udstyr i et rack, op til store, multi‑megawatt datacentre og lignende.

Hvordan vælger man et UPS-anlæg?

Der skelnes mellem forskellige topologier og teknologier i UPS‑anlæg, herunder:

Statiske UPS-anlæg:
Double-Conversion (On-Line)
Line-Interactive UPS
Standby (Off-Line) UPS

Vi fokuserer på On-line UPS‑anlæg (Double‑Conversion), da de med afstand, er de mest anvendte .

Hvilke typer mekaniske UPS anlæg findes der?

Mekaniske UPS-anlæg er mere komplekse og kræver større investeringer, mere plads samt er væsentligt vanskeligere at reparere eller udskifte.

Der skelnes mellem følgende:

RUPS (Rotating UPS‑anlæg)
DRUPS (Diesel Rotating UPS‑anlæg)

Hvilken en tilslutningsspænding skal man vælge?

I Danmark skal vi beslutte, om vi skal bruge 230 Volt eller 400 Volt.

230 Volt UPS‑anlæg er små, enfasede enheder, der dækker mindre behov og ofte anvendes i kortere perioder.

400 Volt UPS‑anlæg spænder fra mindre systemer, der forsyner enkelt udstyr i et rack, op til store, multi‑megawatt datacentre og lignende.

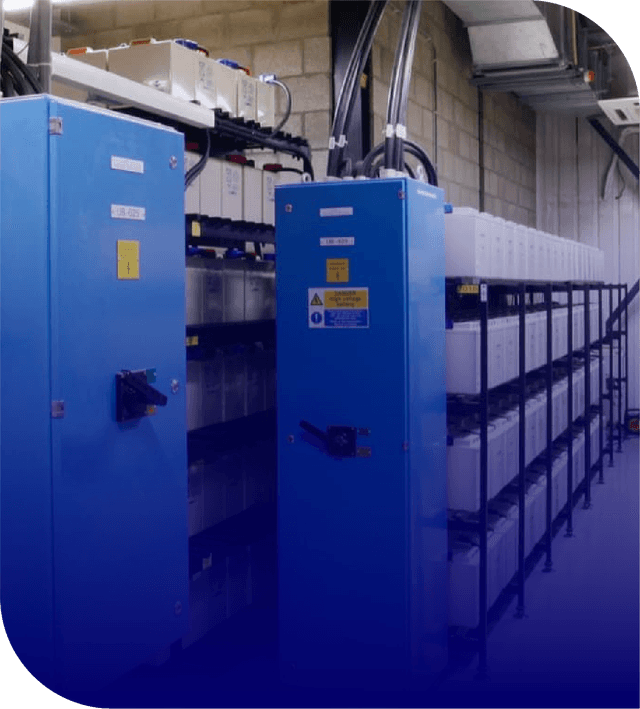

Læs mere om test af UPS-batterier, ISO 9001, IEEE 1188 og IEC 62040‑3

1.049,- kr.

inkluderer fuldtest per streng

Opdag, hvorfor test af nødstrømsbatterier er afgørende for pålidelig drift. Forstå, hvordan regelmæssige tests kan sikre, systemers funktionalitet optimalt og dermed undgå dyre driftsstop.

Læs mere om sammenhæng mellem ISO & IEC standarder og vores testprogram.

Hvad er en Marine UPS?

En Marine UPS er et UPS anlæg som er konfigureret og designet til at kunne modstå de miljømæssige udfordringer som er tilstede ombord på et skib.

Det er ligeledes konfigureret til at passe ind i en specifik el‑infrastruktur, da den ofte er forskellig fra et landbaseret elnet.

Hvad er DNV?

Anlæg kan certificeres af et certificeringsorgan såsom DNV, lloyd's register, Rina m.fl. for at sikre den ønskede standardisering.

En Marine UPS, er et mere hårdfør anlæg som grundet sin opbygning, ikke holder samme virkningsgrad som et standard modulært UPS‑anlæg.

En Marine UPS er et UPS anlæg som er konfigureret og designet til at kunne modstå de miljømæssige udfordringer som er tilstede ombord på et skib.

Det er ligeledes konfigureret til at passe ind i en specifik el‑infrastruktur, da den ofte er forskellig fra et landbaseret elnet.

Hvad er DNV?

Anlæg kan certificeres af et certificeringsorgan såsom DNV, lloyd's register, Rina m.fl. for at sikre den ønskede standardisering.

En Marine UPS, er et mere hårdfør anlæg som grundet sin opbygning, ikke holder samme virkningsgrad som et standard modulært UPS‑anlæg.

Kender du svaret?

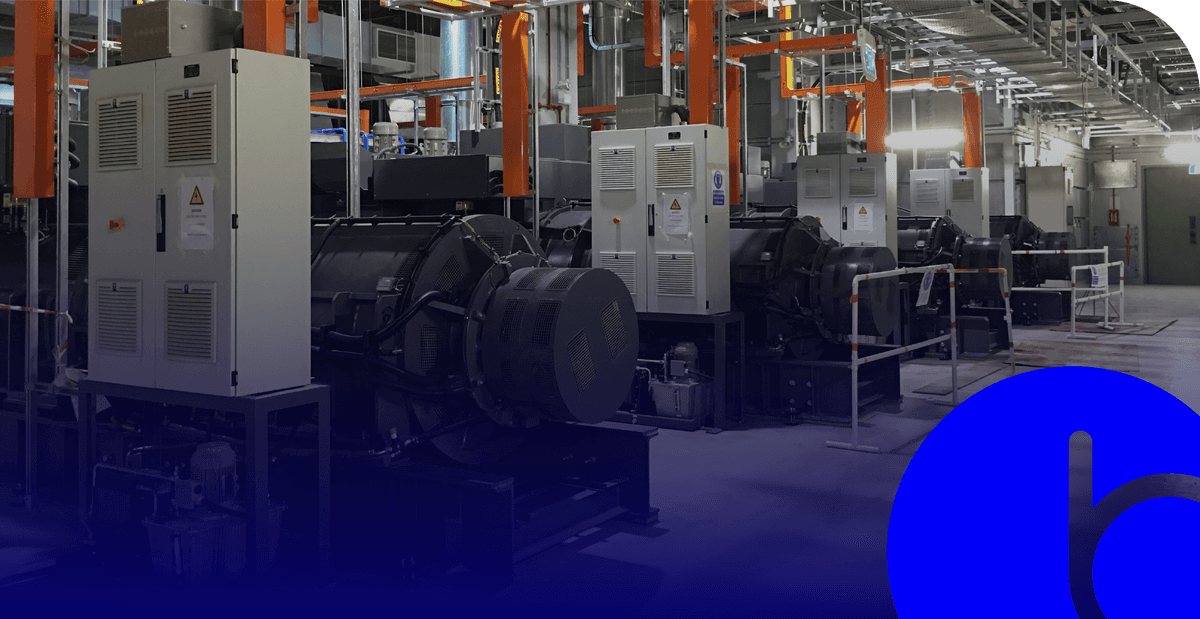

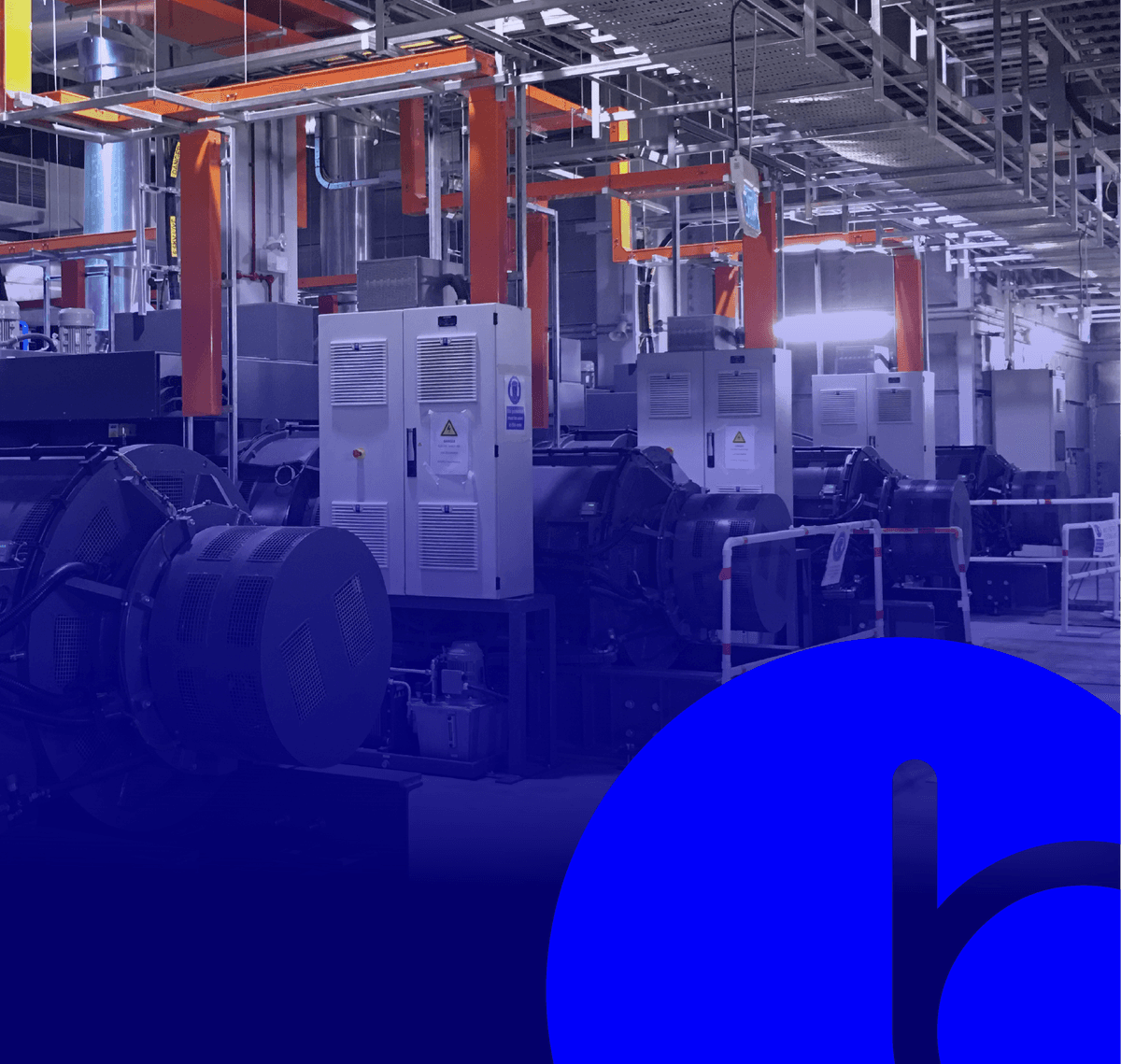

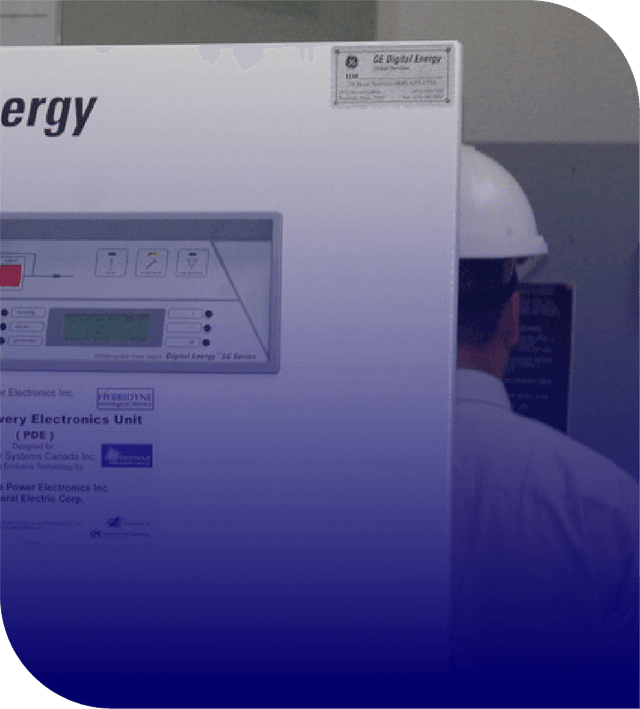

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible Power Supply)Hvad er et RUPS UPS anlæg? R‑UPS (Rotating Uninterruptible Power Supply)

En roterende UPS (RUPS) anvender lagret kinetisk energi, der omdannes til jævnstrøm som yderligere konverteres til AC-strøm.

Denne kinetiske energi genereres af et roterende mekanisk svinghjul, som roterer i høj hastighed, forsynet af elnettet. Rotationen skaber derved elektrisk energi, som bliver omdannet til kinetisk energi.

Hvad er et svinghjul?

Et RUPS anlæg er baseret på en rotor lavet af stål. Rotoren fungerer som en generator‑motor og energilagringsenhed, som drejer med hastigheder på op til 37.000 omdrejninger i minuttet (RPM). Et svinghjuls- baseret UPS anlæg er baseret på en rotor lavet af stål. Rotoren fungerer som en generator-motor og energilagringsenhed, som drejer med hastigheder på op til 37.000 omdrejninger i minuttet (RPM)

Nogle roterende UPS’er er konstrueret med svinghjul som roterer i mekaniske lejer, mens nyere teknologier indeholder magnetiske lejer til at skabe rotationskraften. Magnetiske lejer skaber en højere energitæthed. Nogle roterende UPS’er er konstrueret med svinghjul som roterer i mekaniske lejer, mens nyere svinghjulsteknologier indeholder magnetiske lejer til at skabe rotationskraften. Magnetiske lejer skaber en højere energitæthed.

En roterende UPS (RUPS) anvender lagret kinetisk energi, der omdannes til jævnstrøm som yderligere konverteres til AC-strøm.

Hvad er et svinghjul?

Et RUPS anlæg er baseret på en rotor lavet af stål. Rotoren fungerer som en generator-motor og energilagringsenhed, som drejer med hastigheder på op til 37.000 omdrejninger i minuttet (RPM).

Kender du svaret?

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible Power Supply)Hvad er et RUPS UPS anlæg? R‑UPS (Rotating Uninterruptible Power Supply)

En roterende UPS (RUPS) anvender lagret kinetisk energi, der omdannes til jævnstrøm som yderligere konverteres til AC-strøm.

Hvad er et svinghjul?

En roterende UPS (RUPS) anvender lagret kinetisk energi, der omdannes til jævnstrøm som yderligere konverteres til AC-strøm.

Hvad er et svinghjul?

Et RUPS anlæg er baseret på en rotor lavet af stål. Rotoren fungerer som en generator-motor og energilagringsenhed, som drejer med hastigheder på op til 37.000 omdrejninger i minuttet (RPM).

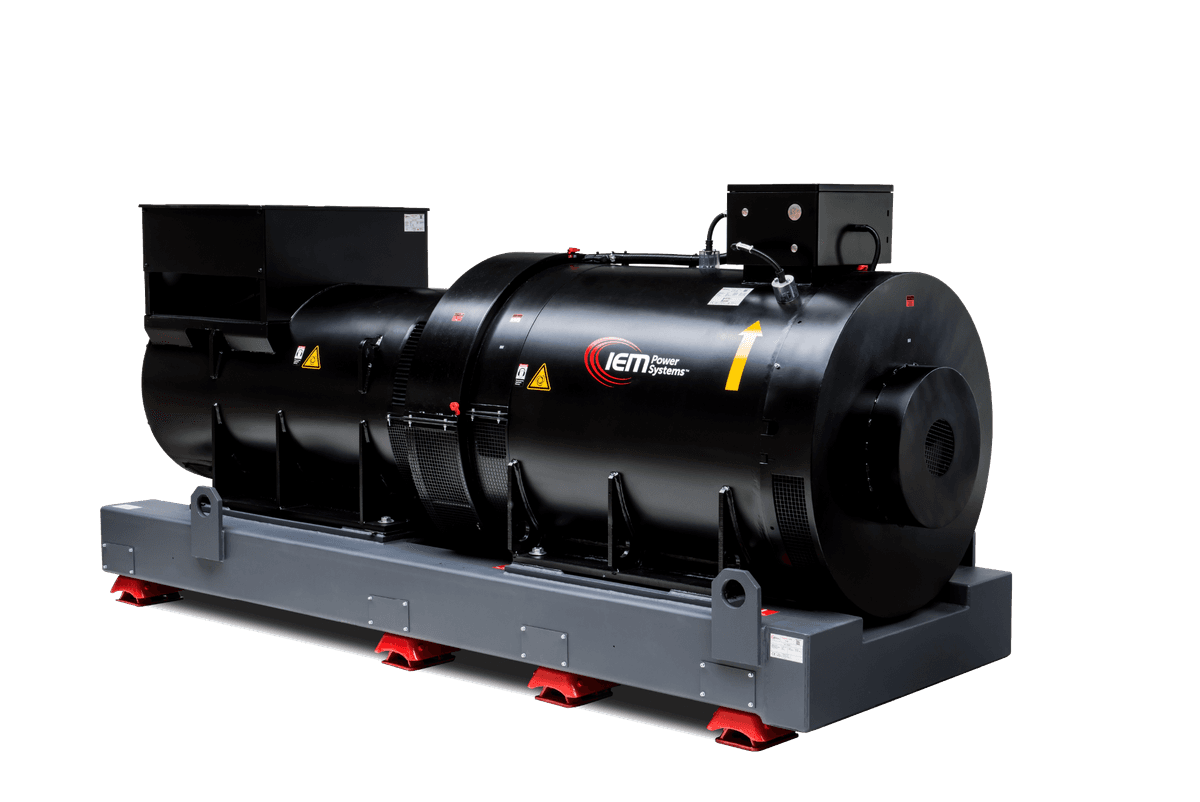

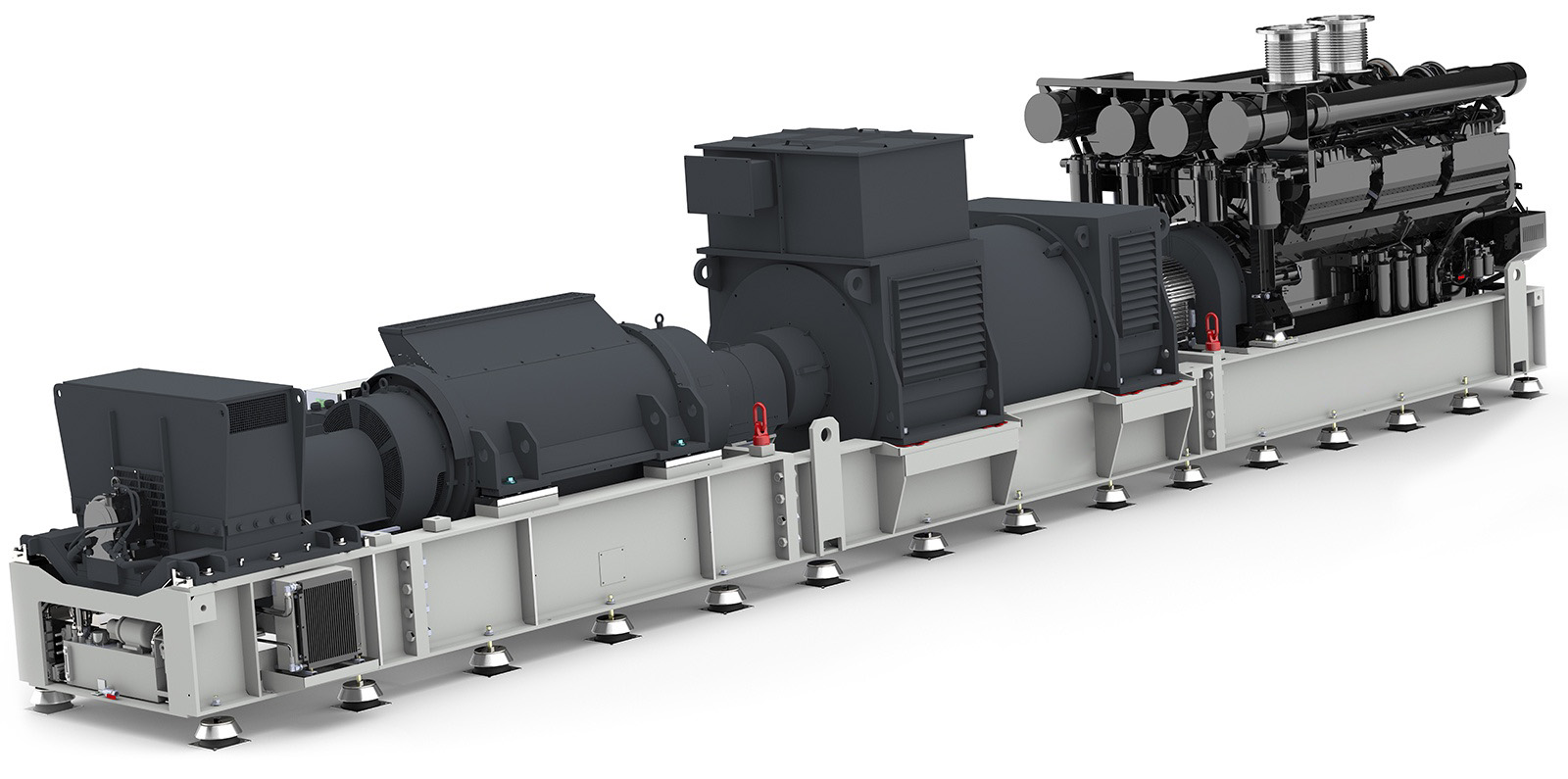

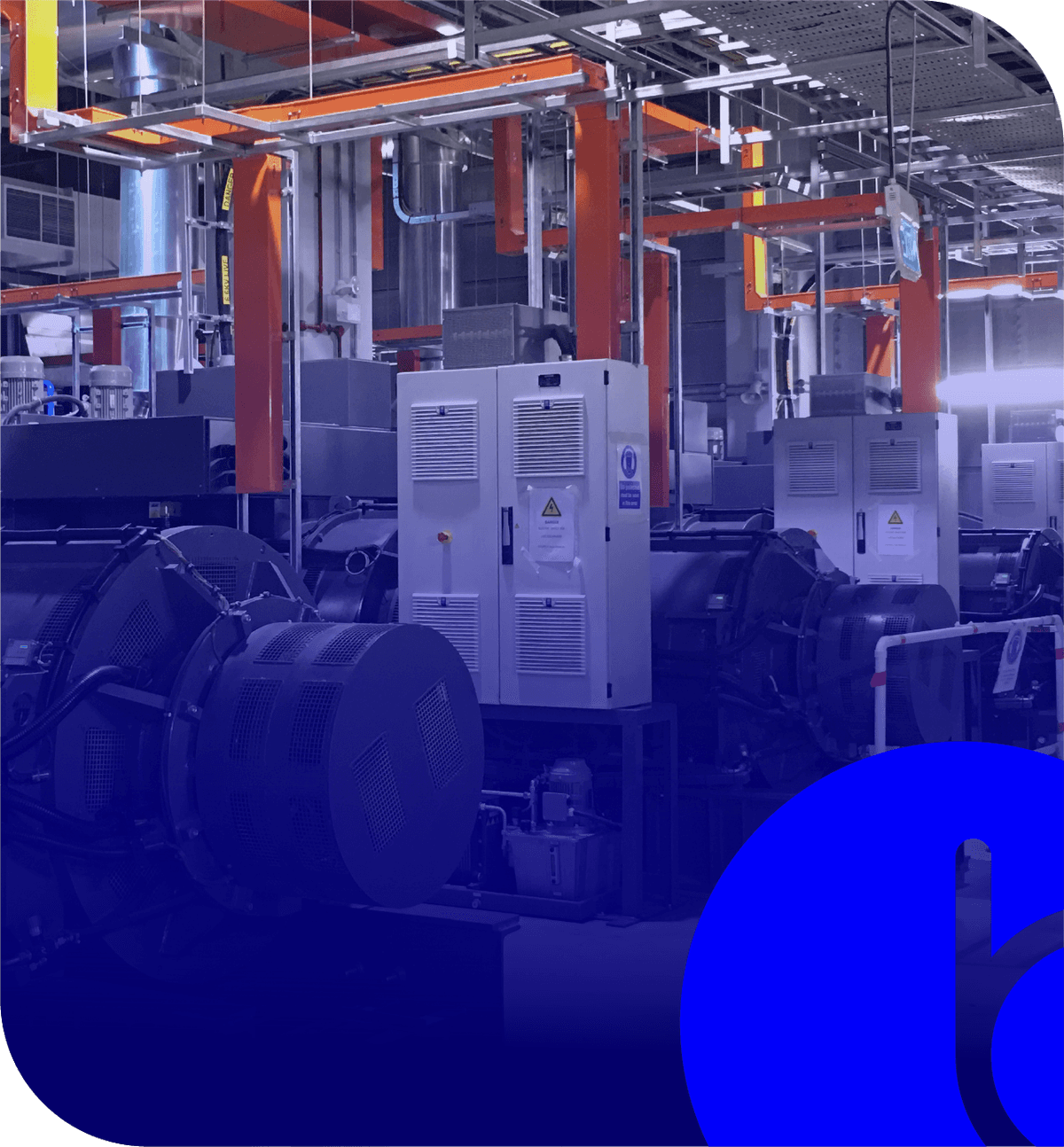

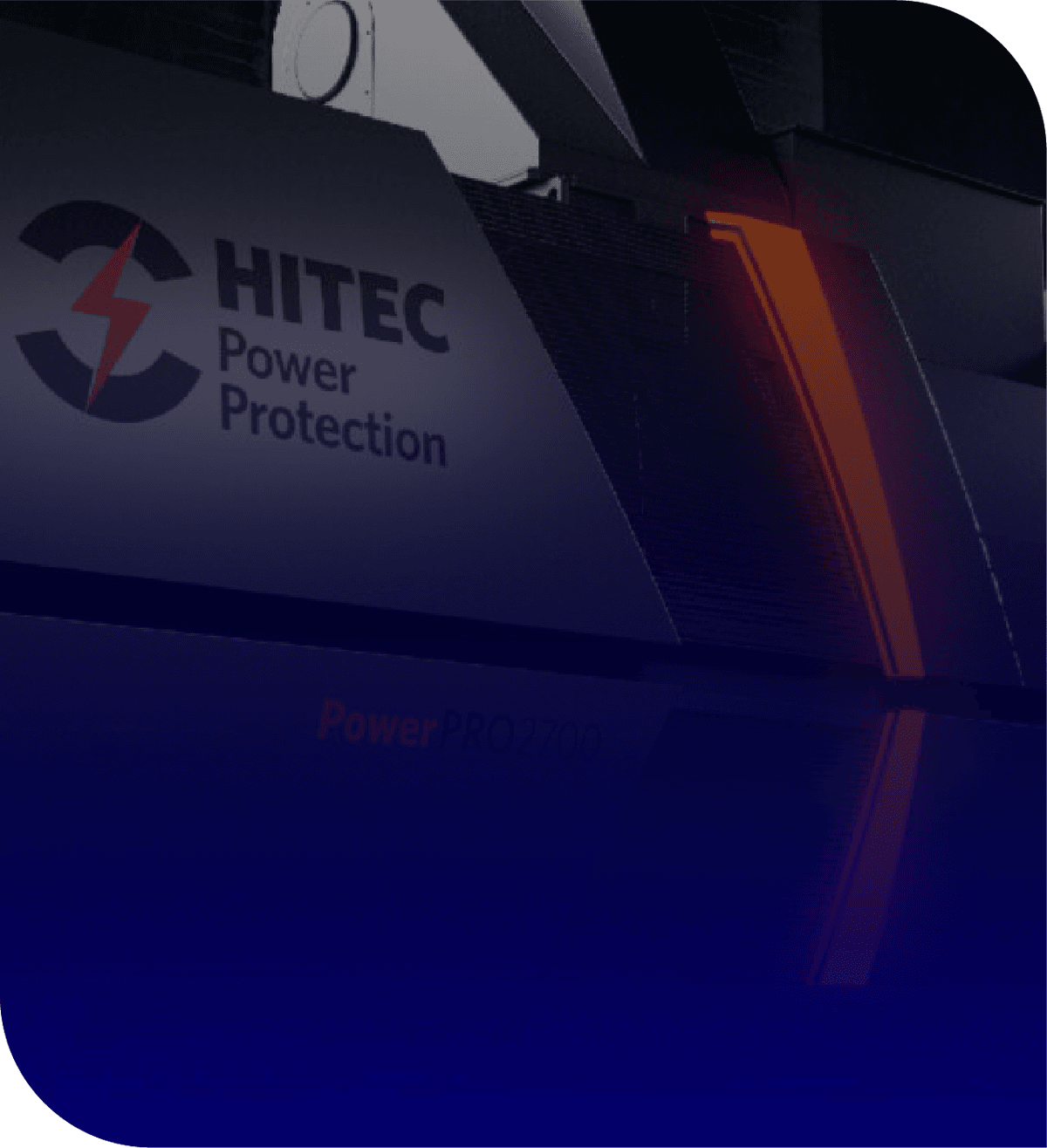

Hvad er et DRUPS-anlæg?

Hvad er et DRUPS UPS anlæg?

Et DRUPS anlæg minder på mange måder om et RUPS anlæg, hvor den mest iøjnefaldende forskel er, at på et DRUPS anlæg er der tilkoblet en dieselgenerator direkte på aksen.

Hvordan er et DRUPS anlæg opbygget?

Et DRUPS anlæg består af følgende hoved komponenter: Svinghjul, Dieselmotor, generator, filter, koblinger m.fl.

Hvor anvendes DRUPS anlæg typisk?

DRUPS systemer anvendes især i særlige kritiske miljøer, som f.eks. datacentre, hospitaler & industrielle produktionsanlæg, hvor høje kortslutningsstrømme er et krav.

Kender du svaret på de mere driftstunge spørgsmål omkring UPS-anlæg?Mere omkring den kritiske infrastruktur?

Forsyningssikkerheden i DK er fortsat ganske høj på 99,995% hvilket svare til en gennemsnitlig nedetid på 40 min årligt. Men, taler vi om trusselsbilledet, så er det noget helt andet, givet både krigen med Rusland og Kina, men også de skiftende vejrforhold.

Energinet estimerer, at vi frem mod 2033
kan forvente, at opleve en årlig nedetid på 80 min, hvilket er en fordobling af nuværende tilstand, og må konstateres, at være en forringelse af forsyningssikkerheden.

Denne forringelse af forsyningssikkerheden forventes udelukkende at opstå, som følge af stigende effektmangel på det Europæiske marked.

Særlige vejrforhold kan betyde effektmangel i Europa.

Danmark er en del af et internationalt el‑marked og dermed påvirkes vi af landende omkring os, hvorfor vejr og andre trusler har direkte indflydelse på vores forsyningssikkerhed.

Dansk effekttilstrækkelighed skal ses i et europæisk perspektiv.

Medmindre, at landende omkring os opfylder målsætninger om effekttilstrækkelighed, så udtrykker Energinet et markedsscenarie, hvor produktionskapaciteten i Europa er bestemt ud fra, hvad der er økonomisk rentabelt i day‑ahead elmarkedet.

Deep dive.
Behov for betydelig regulerbar kapacitet i Europa

Markedsscenariet (som illustreres forsimplet på kortet) viser i al sin tydelighed, risikoen for el‑mangel i i day‑ahead markedet på et europæisk plan.

Og her er DK ikke ligefrem bedst stillet i forhold til de lande vi normalt sammenligner os med.

kilde: Energinets redegørelsesrapport til folketinget 2023.

Øget trusselsbillede

Danmark og særligt dansk kritisk infrastruktur står over for nye og omskiftelige udfordringer, særligt i forhold til IT-sikkerhed.

Især har den ændrede geopolitiske situation i Europa detseneste halvandet år accelereret og forstærket opmærksomheden på nye trusselsvurderinger og forskellige typer af cybertrusler.

Emnet er ikke forbigået mediernes interesse, hvilket også har medført et øget fokus både fra befolkningen og politikerne.

Dette trusselsbillede gør sig gældende både på distributions- og transmissionsniveau, hvilket yderligere understreger vigtigheden af at virksomheder sikrer sig internt med Nødstrømsanlæg, herunder UPS- & Generatoranlæg.

Stort set umuligt, at svare på, uden at forholde sig til en specifik situation, hvorfor følgende er obligatoriske omstændigheder.

For at eksemplet er så relevant som muligt, har vi taget udgangspunkt i den mest solgte størrelse herunder, et 40 kVA konventionelt UPS anlæg samt et modulært, begge med interne batterier til ca. 15 minutters drift.

Det forudsættes at:

El-infrastrukturen er etableret og forberedt til et UPS anlæg.
UPS anlægget kan køres direkte til sin plads med en palleløfter.
De nødvendige pladsforhold er tilstede.
Installations- styrings- og signalkabler er fremtrukket og klargjort til tilslutning i UPS anlægget.

UPS-anlæg pris:

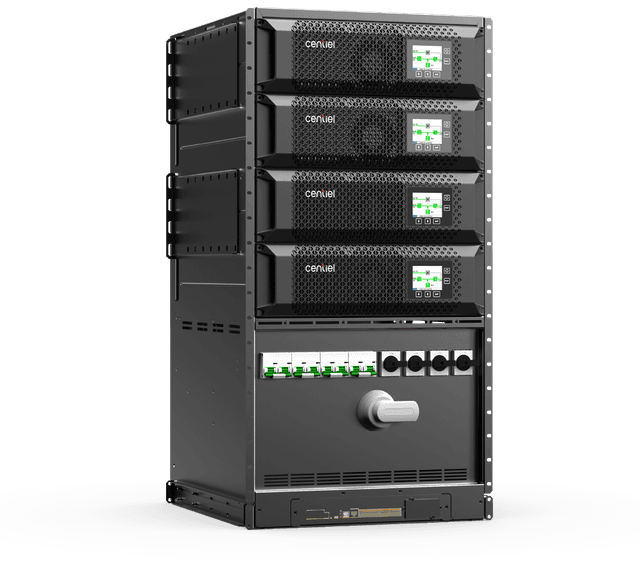

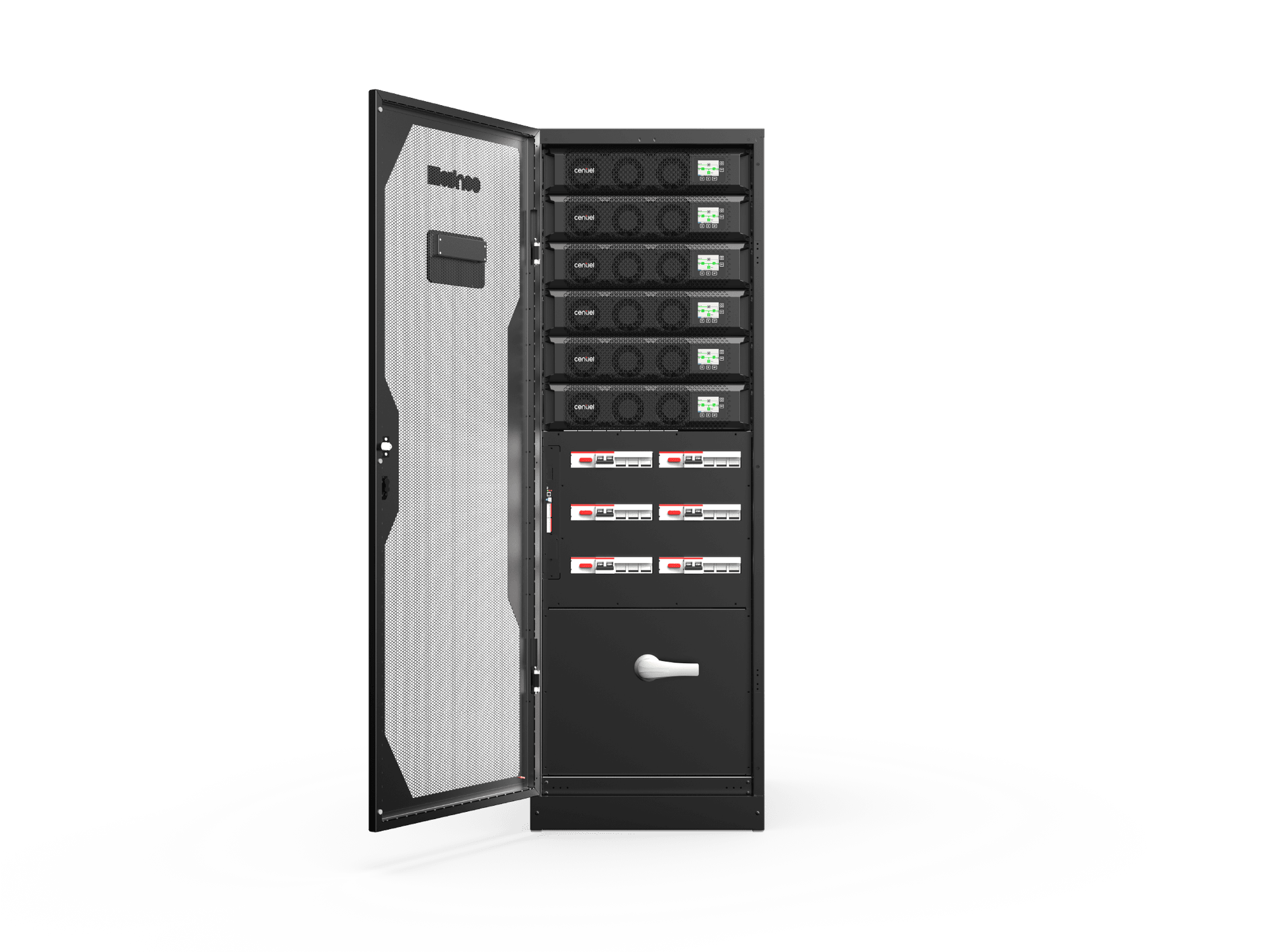

Modulopbygget UPS anlæg

CAPEX

Indkøbspris:

135.000,00
Installation:

25.000,00

OPEX (årlig)

Elektricitet (tab i UPS):

7.770,00
Elektricitet (Køl):

2.515,00
*Service & tilkald:

?

OPEX (over 10 år)

Elektricitet (tab i UPS):

77.700,00
Elektricitet (Køl):

25.150,00
Reparation planlagt:

-

Investeringsbehov:

160.000,00

(TCO):

262.850,00

Konventionelt UPS anlæg

CAPEX

Indkøbspris:

120.000,00
Installation:

25.000,00

OPEX (årlig)

Elektricitet (tab i UPS):

10.840,00
Elektricitet (Køl):

3.469,00
*Service & tilkald:

?

OPEX (over 10 år)

Elektricitet (tab i UPS):

108.400,00
Elektricitet (Køl):

34.690,00
Reparation planlagt:

50.000,00

Investeringsbehov:

145.000,00

(TCO):

338.090,00

*Samme udgift for begge anlæg, men varierer i forhold til valgte serviceaftale

Læs mere om økonomien i- og omkring et UPS anlæg, samt i hvor høj grad 1% i effektivitetsgrad har indflydelse på samlede TCO omkostninger.....

Kender du svaret på de mere driftstunge spørgsmål omkring UPS-anlæg?Mere omkring den kritiske infrastruktur?

Denne forringelse af forsyningssikkerheden forventes udelukkende at opstå, som følge af stigende effektmangel på det Europæiske marked.

Særlige vejrforhold kan betyde effektmangel i Europa.

Danmark er en del af et internationalt el‑marked og dermed påvirkes vi af landende omkring os, hvorfor vejr og andre trusler har direkte indflydelse på vores forsyningssikkerhed.

Dansk effekttilstrækkelighed skal ses i et europæisk perspektiv.

Deep dive.
Behov for betydelig regulerbar kapacitet i Europa

Markedsscenariet (som illustreres forsimplet på kortet) viser i al sin tydelighed, risikoen for el‑mangel i i day‑ahead markedet på et europæisk plan.

Og her er DK ikke ligefrem bedst stillet i forhold til de lande vi normalt sammenligner os med.

kilde: Energinets redegørelsesrapport til folketinget 2023.

Øget trusselsbillede

Danmark og særligt dansk kritisk infrastruktur står over for nye og omskiftelige udfordringer, særligt i forhold til IT-sikkerhed.

Især har den ændrede geopolitiske situation i Europa detseneste halvandet år accelereret og forstærket opmærksomheden på nye trusselsvurderinger og forskellige typer af cybertrusler.

Emnet er ikke forbigået mediernes interesse, hvilket også har medført et øget fokus både fra befolkningen og politikerne.

Stort set umuligt, at svare på, uden at forholde sig til en specifik situation, hvorfor følgende er obligatoriske omstændigheder.

Det forudsættes at:

El-infrastrukturen er etableret og forberedt til et UPS anlæg.
UPS anlægget kan køres direkte til sin plads med en palleløfter.
De nødvendige pladsforhold er tilstede.
Installations- styrings- og signalkabler er fremtrukket og klargjort til tilslutning i UPS anlægget.

UPS-anlæg pris:

Modulopbygget UPS anlæg

CAPEX

Indkøbspris:

135.000,00
Installation:

25.000,00

OPEX (årlig)

Elektricitet (tab i UPS):

7.770,00
Elektricitet (Køl):

2.515,00
*Service & tilkald:

?

OPEX (over 10 år)

Elektricitet (tab i UPS):

77.700,00
Elektricitet (Køl):

25.150,00
Reparation planlagt:

-

Investeringsbehov:

160.000,00

(TCO):

262.850,00

Konventionelt UPS anlæg

CAPEX

Indkøbspris:

120.000,00
Installation:

25.000,00

OPEX (årlig)

Elektricitet (tab i UPS):

10.840,00
Elektricitet (Køl):

3.469,00
*Service & tilkald:

?

OPEX (over 10 år)

Elektricitet (tab i UPS):

108.400,00
Elektricitet (Køl):

34.690,00
Reparation planlagt:

50.000,00

Investeringsbehov:

145.000,00

(TCO):

338.090,00

*Samme udgift for begge anlæg, men varierer i forhold til valgte serviceaftale

Læs mere om økonomien i- og omkring et UPS anlæg, samt i hvor høj grad 1% i effektivitetsgrad har indflydelse på samlede TCO omkostninger.....

Hvor lang levetid har et UPS anlæg?

Principielt- og isoleret set er der ikke nogen udløbsdato på et UPS anlæg, men der er komponenter som skal udskiftes efter interval. Eksempelvis skal AC & DC kondensatorer samt ventilatorer udskiftes, hvilket ofte iværksættes præventivt. Principielt- og isoleret set er der ikke nogen udløbsdato på et UPS anlæg, men der er komponenter i UPS anlægget som skal udskiftes efter interval. Eksempelvis skal AC & DC kondensatorer samt ventilatorer udskiftes, hvilket ofte iværksættes præventivt.

Bæredygtighed flytter grænser

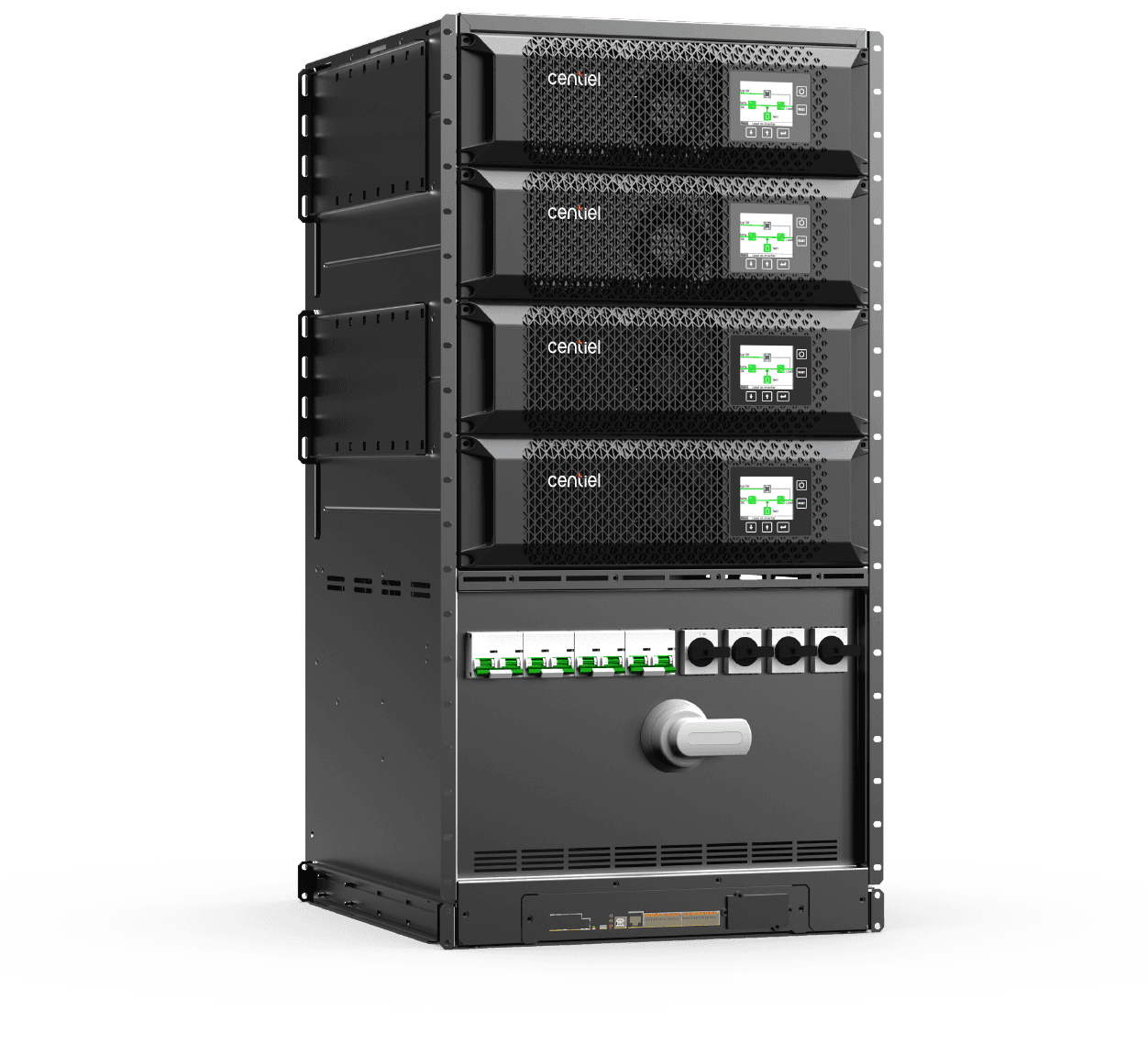

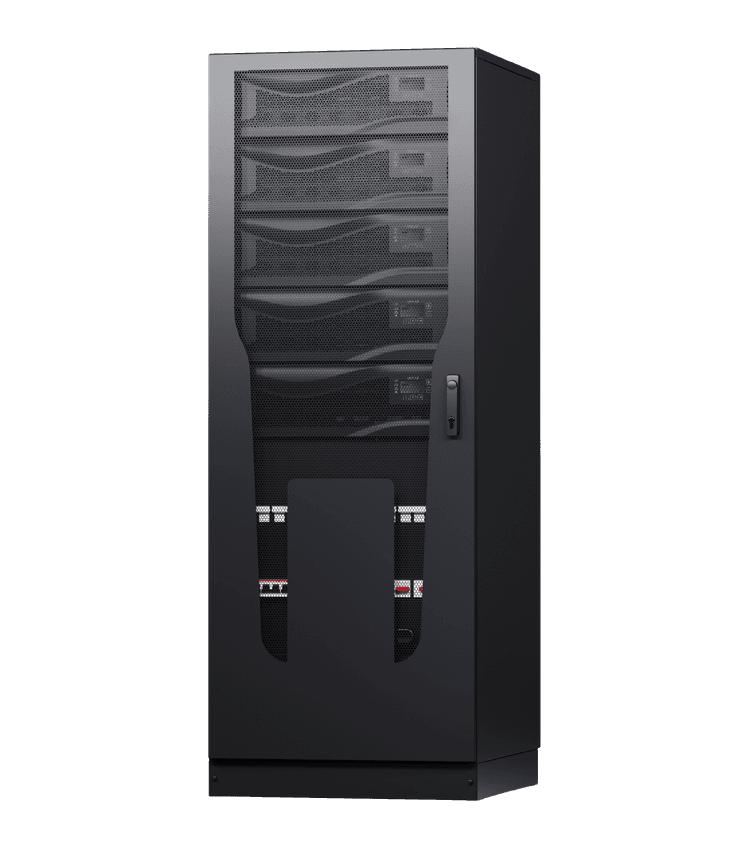

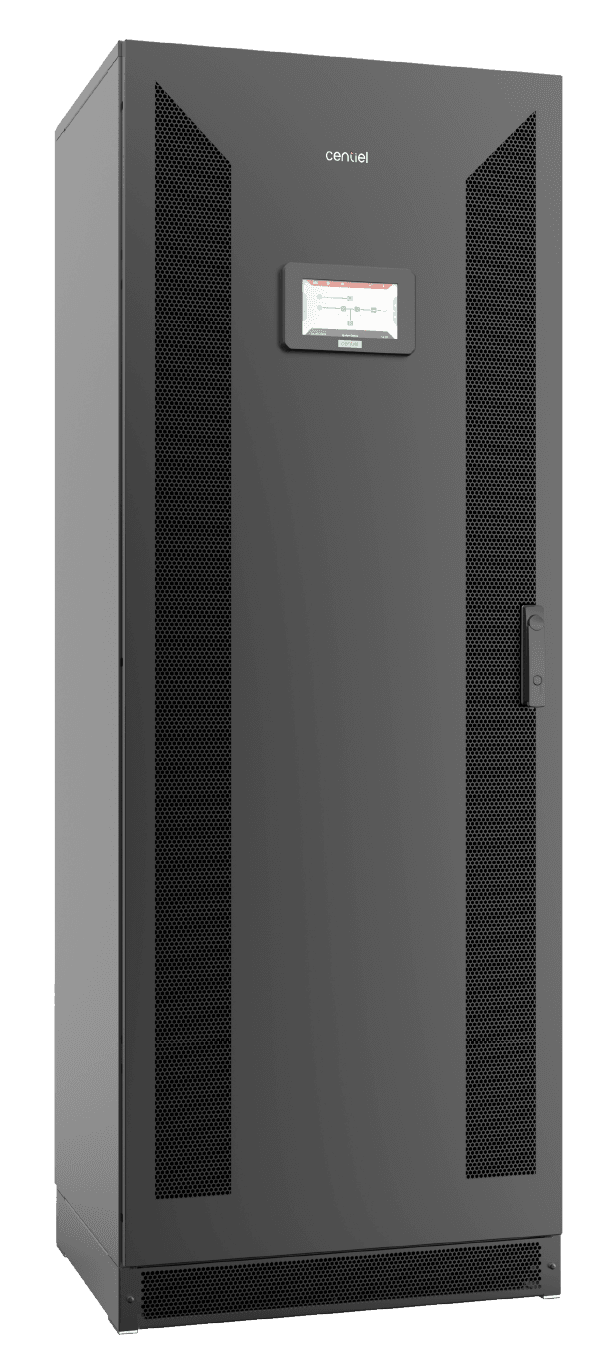

Stratus Power, som er Centiel’s nye linje af modulære UPS anlæg, tilbyder nu et banebrydende anlæg som kan opererer i 15 år, uden behovet for at udskifte komponenter.

Hvordan kommer vi igang?

Lad os vejlede jer om økonomi, sikkerhedsniveau & best practice, i- og omkring UPS anlæg.

Vi tager gerne ansvaret for jeres samlede løsning, og som vi siger: vi er med hele vejen.

Hvad sker der efter I har taget kontakt til bluecircle?

Når beslutningen om etablering af UPS anlæg er truffet skal følgende initiativer iværksættes, herunder:

1.Beredskabsplanen opdateres og kravspecifikationen udføres.

2.Vi besigtiger jeres el-tavler samt el-infrastruktur.

3. I modtager et tilbud samt leveringstider. FAT kan aftales.

4. Vi implementerer løsningen.

5. Vi tester og instruerer jer. SAT kan aftales.

Site Secured

6.Vi afleverer projektet og iværksætter jer under vores kundeprioritering.

Fandt du hvad du søgte?

Gratis ups audit

Gratis UPS-Audit

Lad os tage en grundig gennemgang af jeres UPS-setup, vurdere infrastrukturen og UPS‑anlægget (eller anlæggene) for at sikre, at alt er, som I forventer.

1.049,- kr.

inkluderer fuldtest per streng

Belastningstest af UPS-batterier

Test af UPS-batterier

Vi tilbyder en grundig test af jeres UPS‑batterier for at sikre, at de fungerer optimalt. Vores test afdækker batteriets tilstand og ydeevne mm. Læs mere..

Rådgivning & proejktering

Rådgivning & proejktering

Alt hvad du behøver at vide om UPS-anlæg, samlet på ét sted

Alt hvad du behøver at vide om UPS-an- læg UPS-anlæg, samlet på ét sted

UPS anlæg fra A-Z!

Få svar på alle dine spørgsmål om UPS‑anlæg. Her er de første 7 spørgsmål besvaret. ved at åbne en af lågerne nedenfor.

Hvad er et UPS anlæg?

Hvad står UPS for?

Hvem er Centiel?

Hvordan virker et UPS anlæg?

Hvordan opererer et UPS anlæg?

Hvad er et dobbelt konverterende UPS anlæg?

Hvad er en Bypass linje i et UPS anlæg?

Få svar på alle dine spørgsmål om UPS‑anlæg. Her er de første 7 spørgsmål besvaret. ved at åbne en af lågerne nedenfor.

Hvad er et UPS anlæg?

Hvad står UPS for?

Hvem er Centiel?

Hvordan virker et UPS anlæg?

Hvordan opererer et UPS anlæg?

Hvad er et dobbelt konverterende UPS anlæg?

Hvad er en Bypass linje i et UPS anlæg?

Søger i rådgivning om UPS anlæg?

Søger i tilbud på UPS anlæg?

Søger i rådgivning om UPS anlæg?

Søger i tilbud på UPS anlæg?

Søger i rådgivning om UPS anlæg?

Søger i tilbud på UPS anlæg?

Søger i rådgivning om UPS anlæg?

Søger i tilbud på UPS anlæg?

Tag en kop kaffe og læs denne “fun fact”.

Hvordan vælger man et UPS-anlæg?

Hvilken en tilslutningsspænding til UPS anlæg, skal man vælge?

Hvilken en tilslutningsspænding til UPS anlæg, skal man vælge?

Hvilke statiske UPS anlæg findes der?

Hvilke statiske UPS anlæg findes der?

Hvilke typer mekaniske UPS anlæg findes der?

Hvilke typer mekaniske UPS anlæg findes der?

Hvilke typer mekaniske UPS anlæg findes der?

Hvilken en tilslutningsspænding skal man vælge?

Hvilket UPS anlæg skal jeg vælge?

Overvejelser

1. Kapacitet

2. Redundas

3. Tid

4. Pladsforhold

!

Valg

Hvad er et konventionelt UPS anlæg

CPA (Centralised Parallel Architecture)

DPA vs. CPA

Hvad er et modulært UPS anlæg?

DPA (Decentralised Parallel Architecture)

Hvad er en Rack UPS?

Interne eller eksterne batterier i UPS‑anlæg?

Hvordan opnår man redundans i et ups–anlæg?

Hvordan vælger man et UPS-anlæg?

Hvilken en tilslutningsspænding til UPS anlæg, skal man vælge?

Hvilken en tilslutningsspænding til UPS anlæg, skal man vælge?

Hvilke statiske UPS anlæg findes der?

Hvilke statiske UPS anlæg findes der?

Hvilke typer mekaniske UPS anlæg findes der?

Hvilke typer mekaniske UPS anlæg findes der?

Hvilke typer mekaniske UPS anlæg findes der?

Hvilken en tilslutningsspænding skal man vælge?

Hvilket UPS anlæg skal jeg vælge?

Overvejelser

1. Kapacitet

2. Redundas

3. Tid

4. Pladsforhold

!

Valg

Hvad er et konventionelt UPS anlæg

CPA (Centralised Parallel Architecture)

DPA vs. CPA

Hvad er et modulært UPS anlæg?

DPA (Decentralised Parallel Architecture)

Hvad er en Rack UPS?

Interne eller eksterne batterier i UPS‑anlæg?

Hvordan opnår man redundans i et ups–anlæg?

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible Power Supply)

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible Power Supply)Hvad er et RUPS UPS anlæg? R‑UPS (Rotating Uninterruptible Power Supply)

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible
Power Supply)

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible Power Supply)

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible Power Supply)Hvad er et RUPS UPS anlæg? R‑UPS (Rotating Uninterruptible Power Supply)

Hvad er et RUPS
UPS-anlægR-UPS (Rotating Uninterruptible
Power Supply)

Deep dive.
Behov for betydelig regulerbar kapacitet i Europa

Deep dive.
Behov for betydelig regulerbar kapacitet i Europa
